【導讀】有位朋友提到個電源的接地問題。 這是一個非常好的問題。 就著這個問題，本文來談一下電源的正、負電壓問題。也就是來教教大家如何處理程控電源多路正/負輸出電壓的連接？
幾乎任何程控電源的輸出兩端都是浮地和隔離的，為了避免共模干擾，都會有很大的接地阻抗。而電源的外殼是接地的， 其內部與電源插頭上的接地線相連接
但在很多應用中， 被測件是接地的， 而且有時會要求多路供電， 如一個控制系統， 需要3路供電: +5V, +15V, 和 -15V。 如果你手邊有一臺3路輸出的電源， 那怎么接線呢？
首先， 我們說， +5V 也好， -15V也好， 都是相對于接地（0V）的。 因此， 電源和被測件需要共同的接地點，這樣每一路的輸入輸出都是以地為參考。 再強調一次， 這個接地點應該是干凈的接地，而不能與大型設備的地接在一起。 由一個非常簡單的方法驗證這個地線的質量， 就是利用一臺手持?jǐn)?shù)字萬用表， 測量地線和零線直接的電壓。 正常情況下， 這個電壓在5-10V， 最理想的是在2V左右， 但不可能是0V。

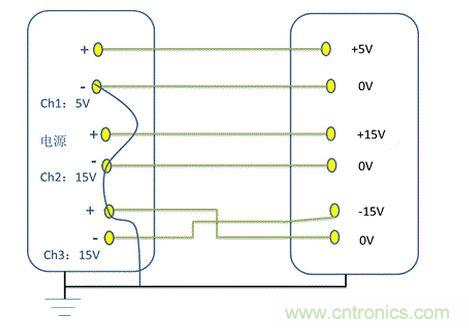

圖 1 就是這個實例。 我們用1臺3路輸出的電源， 將電壓分別設為5V， 15V和15V輸出。 將5V和其中一路15V的負端短路， 并與另外一路15V輸出的正端短接后， 接在電源的地線上， 再將被測件的地線與電源的地線共地連接。 這樣， 在負載端， 就可以得到3路的供電， 即 +5V，+15V和 -15V。
