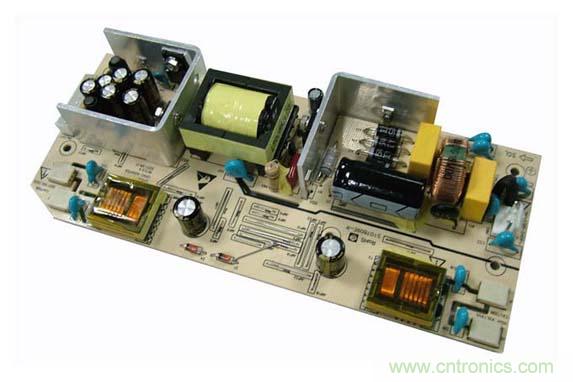

圖：電源板Layout的7個注意點


一、 功率回路部分



功率板中比較重要首當其沖的就是功率回路部分，在layout的時候應該首先要知道所布的功率部分的電路性質，在電源中功率電路主要分di/dt電路和dv/dt電路，這兩種電路在布局走線的時候走法是不一樣的。  di/dt電路因為它的單位時間內電流的變化比較大，所以這部分電路在走線的時候重點要關注整個電路的環路面積應盡可能的小，最好是一個環路的走線在不同的層重疊走，這樣電路的環路面積最小，本身產生的干擾可以自身就耦合掉  dv/dt電路它的側重點就完全不一樣，因為這種電路在單位時間內電壓變化會比較大，所以它容易對外界產生干擾，所以這種電路在走線的時候銅皮不能太寬，在滿足承載電流的情況下銅皮寬度盡可能的小，不同層的重疊區域盡可能小，敏感信號盡可能遠離這些走線。



二、 驅動部分



驅動部分的線首先要考慮整個驅動回路的面積，要盡可能的小，要遠離干擾源，離被驅動的部分盡可能的近。  像MOS管之類工功率元件的驅動，在走線的時候要特別注意G極和D極的走線不要平行走，因為在大多數情況下MOS管的D極部分的電路是dv/dt的電路，G極是驅動電路，如果平行走的話，驅動信號很容易被干擾，從而導致MOS的誤動作。



三、 采樣信號



在功率板中像一些電壓采樣和電流采樣之類的采樣信號也是至關重要的，因為這些信號準確與否直接關系到控制端，所有這些采樣信號也要盡量避開其他信號，如果有條件的話這些采樣信號可以用差分采樣，并且在相對應的走線地方能夠給他們一個完整的地平面。



四、地的處理



地的重要性就更不用說了，無論在哪種板子上，對于地的處理都是非常重要的。在功率板中地相對來說會比較復雜，因為很多時候功率部分走大電流的地、控制部分一些小電流的地都是共地的，所以這時候這些地的處理顯的非常重要，在我的經驗中處理好這些地，關鍵是選擇一個正確的單點連節點，因為每個電源的設計不一樣，所以這個單點連接點的選擇也是不一樣的，我在小功率光伏逆變器中一般都是選擇BUS電容的一個地管腳，變頻器中我一般是將大電流中的一個電容的地管腳引一根比較粗的走線到開關電源輸入端的那個電容的地管腳上，然后再從這個地管腳引到開關電源后面出來的那些小電流的地平面上，當然還有一些別的地，如晶振的地、采樣的地等，每個公司的設計規則不一樣，走法也不一樣，網上對于地的處理的資料也比較多。





安規在電源產品的設計中是不可或缺的，對于不同國家不同地區相應的安規法規要求也是有區別的，還有應用環境的污染等級和海拔高度都會對安規要抓的距離有比較大的影響，所有我們在設計之初一定要搞清楚上面這些因素，如果有安規工程師的話可以請他們給出比較專業的爬電和電氣間隙的距離，我們實際PCB Layout的時候要特別注意那些金屬元件在PCB上所在區域，比如保險絲，它兩頭是金屬的中間是非金屬，如果沒有座子的話，保險絲的兩頭金屬的會和PCB接觸，所有保險絲周圍的表層走線要注意避開這些金屬區域。



六、散熱



對于那些功率比較大的系統來說，散熱也是至關重要的，這個一般情況下要和結構配合好，在設計之前要了解整體結構的散熱方式，是自然冷卻、風冷還是水冷，其中風冷又分吸風和吹風，這些都會對布局產生比較大的影響。



七、 EMC



主要是一些功率部分的走線寬度盡量不要發生突變，如果需要拐彎，拐彎的地方也盡量做的平和一點，不要突變，還有就是有時候會有大電流、小電流、采樣信號中有些雖然有些是共用一個網絡，但是自在走線的時候不要 共用一個回路，要分開走，各走各的回路比較好。
