開關電源一般由功率主回路、輔助電源和控制回路組成。功率主回路主要用來給用戶負載供電，而開關電源的輔助電源主要用來給功率主回路的控制電路、驅動電路或電源系統的監控電路供電。

　　

輔助電源的設計不但影響到整個電源的體積、效率、穩定性、可靠性和成本，而且還將影響到整個開關電源的設計策略。一個重要的原因就是隔離問題。例如在離線式開關電源中，如果其內部的輔助電源和功率主回路輸入共地，那么就需要用光耦或變壓器來對輸出電壓采樣信號進行隔離，見圖1。而如果是內部輔助電源和功率主電路輸出共地，則一般不需要對電壓采樣信號隔離，這時只需對驅動信號隔離。

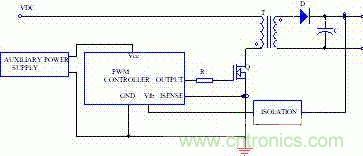

圖1：輔助電源和輸入共地

　　

　　

由于所需輔助電源的功率一般較小，輔助電源應該力求簡單、可靠和小巧。根據輔助電源與功率主回路的關系，開關電源中的輔助電源可以分為兩大類：

　　

(1)獨立型：輔助電源獨立于功率主回路。主要用于大功率或中功率電源系統，比如在通訊電源、ATX電源中，需要電源正常或失敗信號或電源遠程控制的功能時，在功率主回路即使不工作時，輔助電源也要正常供電。下面是幾種常見的獨立型輔助電源設計方法。



第一種方法： 傳統的線性電源作為輔助電源。它是用普通的矽鋼片低頻變壓器降壓后，又經過四只二極管全波整流，經C5、C6平滑濾波后加到三端穩壓器7815輸入端。電路見圖2：





圖2：低頻變壓器構成的輔助電源



這種設計中，低頻變壓器的體積往往選的足夠大，以滿足各種安全規范中對絕緣和漏電特性的要求。但由于它的簡單、可靠和方便，以及完全的隔離特性，所以在大功率開關電源系統中，低頻變壓器不會影響到整個電源的尺寸和造價時，它將是一個不錯的選擇。

　　

第二種方法：一種不用低頻變壓器降壓的簡易輔助電源。它的實用電路見圖4。用兩只無極性的高頻電容C6 、C7，直接從兩路220V(經過輸入濾波電路之后)電網電壓中取得低頻脈動電壓，并串聯兩只電阻R2、R3限流。然后經過四只二極管全波整流，最后再輸入集成穩壓器7815，以提供所需電壓。IC輸入端并聯一只穩壓二極管箝位，防止浪涌電壓損壞7815。





圖3：一種不用低頻變壓器降壓的簡易輔助電源

　　

第三種方法：由自激式開關變換器構成非常輕巧的輔助電源，可以方便地產生多路輔助電源。圖4是由一個自激式反激式變換器構成的輔助電源。





圖4：一種自激式反激式高頻變換器構成的輔助電源

　　

這個輔助電源適合于110/220Vac輸入。開始時由于通過R1、R2的基級驅動電流，Q1開始導通，繞組P2上的反饋電壓將加速Q(mào)1的開通過程。隨著Q1的導通，初級線圈P1上的電流將線性增加，而R3上的電流也線性增加，Q發射級電壓增加，導致R2上的電流減小，Q1開始關斷。由于P2上的反饋電壓方向，所以將加速Q(mào)1的關斷過程。在反激階段，繞組P3和D10把反激的大部分能量回饋到輸入，只有一小部分能量通過D11傳送到輸出。根據變壓器鐵芯選擇適當?shù)某跫?jí)線圈，使得在Q1開通階段儲存的能量至少是所需輔助輸出能量的3-4倍，這樣二極管D10在反激階段始終導通，次級電壓就完全由初級電壓和砸數比決定，這樣做的好處是易于設定輔助電源的輸出電壓。

　　

第四種方法：用單片電源芯片，如Topswitch或Tinyswtich系列芯片，可以方便的做成高性能小功率的輔助電源。圖5是topswitch 芯片在單端反激式單片開關電源中的典型應用。



圖 5 Topswitch在單端反激式單片開關電源中的應用

　　

Topwitch 器件集PWM信號控制電路及功率開關場效應管于一體，內部集成了自啟動電路，所以只要配以少量的外圍元器件，就可以構成一個電路結構簡潔、成本低、性能穩定、制作及調試方便的單片開關電源，作為電源系統中的輔助電源。這種方法已得到廣泛應用。

　　

(2)非獨立型：由主變換器高頻變壓器輸出的一部分構成輔助電源。主要用于中小功率電源系統，有利于減小整個電源的體積，實現小型化，節約成本。特點是輔助電源與主變換器二者的工作狀態互相制約。如果輔助電源不給控制電路供電，主變換器將不工作。而當主電路不工作，輔助電路也隨之關閉。所以在電源的啟動階段需要一些方法給控制電路提供能量，然后過渡到正常的工作狀態。



第一種啟動方法：?jiǎn)?dòng)時直接由直流輸入端提供起動電壓，如圖6。





圖6：?jiǎn)?dòng)電壓由直流輸入線提供

　　

這是一個由UC3842構成的反激式小型開關電源，它的輔助電源由主變換器變壓器一個繞組提供。在啟動階段，由直流輸入端經過電阻分壓后加到UC3842的供電端(7端)，給電容C2充電，等到UC3842的7腳電壓超過16V時，芯片起振，PWM信號產生，變換器工作，輔助電源電壓開始建立。但由于限流電阻RIN的作用，有可能使得芯片7腳電壓降低至10V而使得芯片停止工作。之后主電路又通過RIN電阻給UC3842芯片供電，芯片工作。如此反復，直至芯片正常工作所需的輔助電源電壓建立后，電源才正常工作。

　　

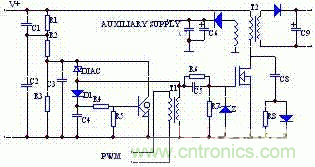

第二種啟動方法：脈沖發生電路構成啟動電路，如圖7所示。啟動時由D1、C4、R4、R5和Q組成的脈沖發生電路來驅動Mosfet功率管，主變換器工作，C6、C7上的電壓開始增加，直至輔助電源建立后，電源的控制芯片就開始工作。其產生的PWM信號通過脈沖變壓器T1驅動Mosfet，此時由于脈沖變壓器T1副邊上的電壓幅度增大，雙向觸發二極管DIAC關閉，脈沖發生電路停止工作，起動過程結束，整個電源開始正常工作。





圖7：脈沖發生電路構成啟動電路

　　

　　

雖然輔助電源所需要輸出功率不大，但它是開關電源中的非常重要的組成部分，將影響到整個電源的性能。開關電源正向著輕、小、薄、高可靠、高穩定、高效率和智能化的方向發展，應根據整個開關電源系統的規格要求來選擇合適的輔助電源系統，首先在滿足可靠性的前提下，設計簡單、輕巧和經濟的輔助電源。
