DIY方案:低成本高效的LED電源

發布時間:2014-12-02 責任編輯:sherryyu

【導讀】LED電源的設計需要考慮諸多因素,效率和質量固然重要,但控制成本是必須的。如何在這三者間找到平衡點就能設計出一個較為優異的電源方案,本文介紹一位工程師自己設計的一個小成本電源方案,僅供大家參考。

LED電源的設計需要考慮諸多因素,效率和質量固然重要,但控制成本是必須的。如何在這三者間找到平衡點就能設計出一個較為優異的電源方案,本文介紹一位工程師自己設計的一個小成本電源方案,僅供大家參考。

方案特點:

隔離方案:能過CE

輸入:AC85~265V

輸出:9.05V電流0.7A

PF值:220V時,0.938(還可以調大一點)

THD:15%左右

電源效率:82%

尺寸:PCB40*25*16

整個電源材料成本約人民幣8元

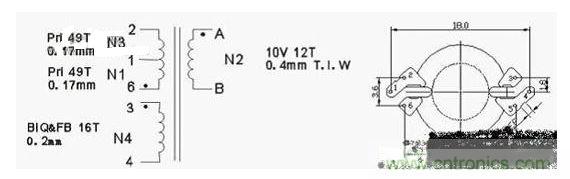

采用3x3WRM6變壓器,變壓器原理圖如下:
變壓器原理圖
圖1:變壓器原理圖

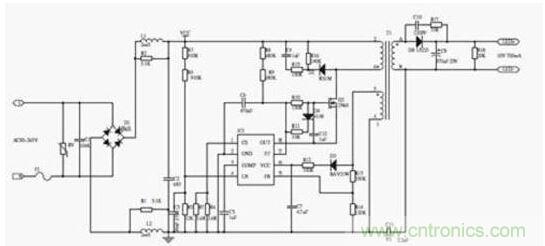

方案原理框圖如下:
方案原理框圖
圖2:方案原理框圖
