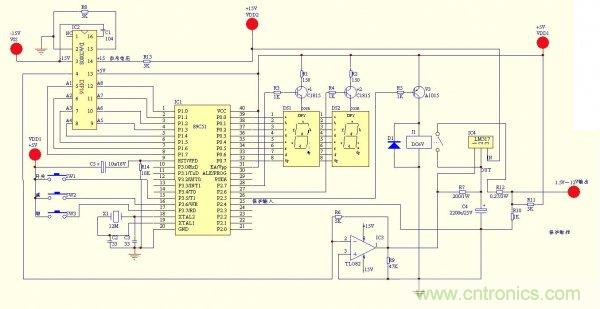

圖解：系統電路圖




通電復位，電路進入初始狀態：LED數碼管顯示1.5,穩壓電源輸出1.5V電壓。按SW3電壓向上增加，按SW2電壓向下遞減，按SW1關掉電源輸出同時顯示“OF”字樣。電源處于待機狀態。按任意鍵即可重新開機。由于在實際使用中經常用到的電壓只有1.5v、3v、4.2v，5v，6v，8.4v，12v等電壓值，所以本文附帶的程序也只預設了上述七種電壓值。





DAC0808是具有16個引腳的雙列直插式8位D/A轉換器件。其引腳功能分別為：1腳為空,2腳為GND,3腳為VEE，4腳為DAC輸出引腳，5－12腳為數據輸入引腳，13腳為VCC，14腳為基準電壓（VREF＋），15腳為基準電壓（VREF－），16腳為COMPENSATION。當數據輸入量全為0時，其4腳輸出電壓最低，接近零；當數據輸入量全為1時，其4腳輸出電壓最高，電壓值由基準電壓VREF決定。因此，基準電壓的精度決定了D/A轉換的精度。

　　

本文所用的基準電壓為15V，而數據輸入量在00H－FFH之間變化，即D/A輸出的電壓有256種。從而不難算出本電源的精度＝15V÷256＝0.05859V≈0.06V。假如我們想要6V的直流電壓，數據輸入量＝6V÷0.06V＝100，注意這里的100是十進制的，單片機不能識別十進制數據，所以要把十進制轉換成二進制或十六進制（轉換時可用WINDOWS自帶的科學計算器進行）。100轉換成十六進制后為64H。只要給DAC0808輸入64H，它就能輸出6V的電壓（注意：理論值和實踐值有所出入，具體運用時要適當?shù)恼{(diào)節數據輸入量），該電壓經運放TL082后再去推動LM317，由LM317輸出我們需要的電壓值，實現了電壓數控調節。



　　　

保護電路由89C51的P2.4,R10和R11組成，R11的作用是預先給P2.4一個高電位。當某種原因（如短路，過流）使得輸出電壓降低至一定值時，P2.4端電位也隨之降低。程序立即檢測到P2.4這一變化，并立刻通過繼電器關閉電源輸出。直至原因排除才能再次開機；V3采用PNP型管是為了防止在單片機復位前，LM317失控的電壓輸出到用電器上。



　　

圖中的正負15V、5V由黑白電視機的變壓器經整流穩壓后取得。運放TL082可以用NE5532、4558等常見的型號代替。LM317發熱量較大，散熱片要盡可能的做大些。在確認接線無誤后就可試機。若一開機即自動關機，同時顯示“OF”，這說說明P2.4電壓太低。正常值應在1.5V以上。發現這種情況可以適當?shù)恼{(diào)節R11和R10的大小直至P2.4的電壓正常。
