      一款12V的單片開關穩壓電源電路設計

      發布時間:2014-03-04 責任編輯:sherryyu

      【導讀】開關穩壓電源的設計是每個電源工程師必須知道的基本概念。所以也產生了很多關于單片開關穩壓電源的相關設計。小編不能一一全為大家呈現出來。本文就為大家介紹一款+12V、0.5A,輸出功率為6W的單片開關穩壓電源的電路圖設計,供大家學習。

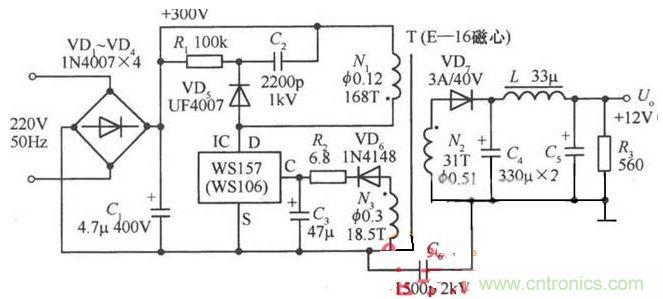

      +12V、0.5A單片開關穩壓電源的電路如圖所示。其輸出功率為6W。當輸入交流電壓在110~260V范圍內變化時,電壓調整率Sv≤1%。當負載電流大幅度變化時,負載調整率SI=5%~7%。為簡化電路,這里采用了基本反饋方式。

      接通電源后,220V交流電首先經過橋式整流和C1濾波,得到約+300V的直流高壓,再通過高頻變壓器的初級線圈N1,給WSl57提供所需的工作電壓。從次級線圈N2上輸出的脈寬調制功率信號,經VD7、C4、L和C5進行高頻整流濾波,獲得+12V、0.5A的穩壓輸出。反饋線圈N3上的電壓則通過VD6、R2、C3整流濾波后,將控制電流加至控制端C上。由VD5、R1,和C2構成的吸收回路,能有效抑制漏極上的反向峰值電壓。該電路的穩壓原理分析如下:當由于某種原因致使Uo↓時,反饋線圈電壓及控制端電流也隨之降低,而芯片內部產生的誤差電壓Ur↑時,PWM比較器輸出的脈沖占空比D↑,經過MOSFET和降壓式輸出電路使得Uo↑,最終能維持輸出電壓不變。反之亦然。

      一款12V的單片開關穩壓電源電路設計

      繞制方法應為先繞N1,再繞N2,最后繞N3,并需注意線圈的極性。各繞組所用漆包線的線徑與匝數已標明在圖中。

      更多閱讀:

      實用小功率開關穩壓電源的設計
      http://m.gdnengbo.cn/power-art/80014338

      開關穩壓電源的基本工作原理和各種電路類型
      http://m.gdnengbo.cn/power-art/80014226
      PWM開關穩壓電源尖峰干擾詳解
      http://m.gdnengbo.cn/power-art/80012869
