動態電源路徑管理(DPPM)電池充電器

在最常用的電池充電和系統供電配置中，系統負載可直接連接到電池充電器的輸出端。雖然這種架構不僅簡便易用而且成本較低，但由于電池充電電流的無效控制可能會引起充電異常終止和安全定時器誤報警。

bq2403x系列DPPM電池充電器具有電源共享功能，可在為系統供電的同時對電池進行充電。這就避免了充電終止和安全定時器等問題，從而盡可能降低了AC適配器的額定功率并提高了系統穩定性。這一功能還允許系統在為過度放電的電池充電的同時正常工作。

電源路徑管理電池充電器的結構簡圖如圖1所示。當AC適配器接通電源時，MOSFET Q1 對系統總線電壓VOUT進行預穩壓，該值高于最大電池穩壓值VBAT。這就建立起了適配器輸入端與系統之間的直接路徑。MOSFET Q2專門用于電池充電，所以電池與系統互不干擾。當接通并選中USB時，MOSFET Q3 全部開啟，Q3輸出提供與USB輸出幾乎等量的輸出電壓，并由MOSFET Q2來控制電池充電。

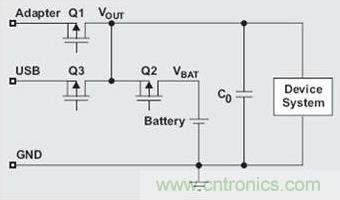

圖1：電源路徑管理電池充電器的結構簡圖

DPPM可動態監控系統總線電壓。如果由于適配器或USB的輸入電流較小而引起系統總線電壓降至預置值，則電池充電電流就會減少直至輸出電壓停止下降。只有DPPM控制盡可能處于穩態條件時，系統才能獲得所需電流，并利用剩余電流對電池進行充電。正因如此，適配器是基于系統平均功率而設計的，而不是系統最大峰值功率。這使設計人員可以采用額定功率較小且成本更低的適配器。

典型DPPM應用電路如圖2所示。當系統與電池充電器的電流總量超過AC適配器或USB的電流限制時，與系統總線相連的電容則開始放電，且系統總線電壓也開始隨之降低。當系統總線電壓降至DPPM引腳設置的預定閾值時，充電電流降低，以防止因AC適配器過載而導致系統崩潰。如果充電電流降至0A時仍然無法維持系統總線電壓，則電池將暫時放電，并向系統供電以防止系統崩潰。這就是“電池補充模式”，圖3為該模式隨同DPPM實驗波形工作的情況。

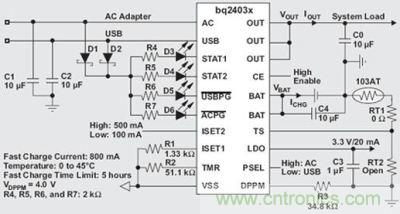

圖2：DPPM 電池充電器

DPPM電壓閾值VDPPM由電阻器R3設置，且通常低于OUT引腳的穩壓值，以保證系統安全工作。R3可由下式計算得出：

R1的作用是設置快速充電電流，其可由下式計算得出：

R2用于設置安全定時器值。通常要求鋰離子電池的充電溫度范圍介于0℃～45℃之間。RT1和RT2經過編程，可用于其他溫度范圍。

電池充電器通過PSEL引腳可以選擇AC或USB電源作為主電源，如果選擇USB端口，則可通過ISET2選擇最大電流。

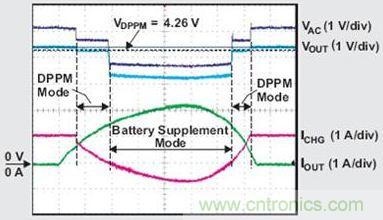

圖3：DPPM實驗波形

該器件的三個功率MOSFET和一個電源控制器均集成在3.5x4.5毫米散熱增強型QFN封裝中。熱調節環路可降低充電電流，以防止硅芯片溫度超過125℃。無論是有源熱調節電路還是有源DPPM引起充電電流的降低，安全定時器時間都將自動延長，以防止發生安全定時器誤報警的意外情況。DPPM或熱調節環路為有源時可禁用充電終止功能。這種辦法可防止發生充電異常終止。

當系統總線電壓因輸入電流不足而降至預設閾值時，DPPM會在繼續為系統負載供電的同時降低電池充電電流。DPPM還完全消除了充電異常終止和安全定時器誤報警等電池與系統相互干擾的問題。DPPM電池充電器非常適用于需要同時為電池充電和為系統供電的應用。
