文中我們將使用一個簡單的降壓轉換器做例子，如圖1所示。

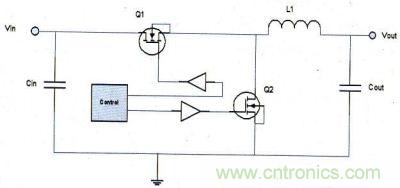

圖1：普通的降壓轉換器

在頻域內測量輻射和傳導電磁干擾，這就是對已知波形做傅里葉級數展開，本文中我們著重考慮輻射電磁干擾性能。在同步降壓轉換器中，引起電磁干擾的主要開關波形是由Q1和Q2產生的，也就是每個場效應管在其各自導通周期內從漏極到源極的電流di/dt。圖2所示的電流波形(Q和Q2on)不是很規則的梯形，但是我們的操作自由度也就更大，因為導體電流的過渡相對較慢，所以可以應用Henry Ott經典著作《電子系統中的噪聲降低技術》中的公式1。我們發現，對于一個類似的波形，其上升和下降時間會直接影響諧波振幅或傅里葉系數(In)。

圖2：Q1和Q2的波形

In=2IdSin(nπd)/nπd ×Sin(nπtr/T)/nπtr/T (1)
其中，n是諧波級次，T是周期，I是波形的峰值電流強度，d是占空比，而tr是tr或tf的最小值。

在實際應用中，極有可能會同時遇到奇次和偶次諧波發射。如果只產生奇次諧波，那么波形的占空比必須精確為50%。而實際情況中極少有這樣的占空比精度。

諧波系列的電磁干擾幅度受Q1和Q2的通斷影響。在測量漏源電壓VDS的上升時間tr和下降時間tf，或流經Q1和Q2的電流上升率di/dt 時，可以很明顯看到這一點。這也表示，我們可以很簡單地通過減緩Q1或Q2的通斷速度來降低電磁干擾水平。事實正是如此，延長開關時間的確對頻率高于 f=1/πtr的諧波有很大影響。不過，此時必須在增加散熱和降低損耗間進行折中。盡管如此，對這些參數加以控制仍是一個好方法，它有助于在電磁干擾和熱性能間取得平衡。具體可以通過增加一個小阻值電阻(通常小于5Ω)實現，該電阻與Q1和Q2的柵極串聯即可控制tr和tf，你也可以給柵極電阻串聯一個 “關斷二極管”來獨立控制過渡時間tr或tf(見圖3)。這其實是一個迭代過程，甚至連經驗最豐富的電源設計人員都使用這種方法。我們的最終目標是通過放慢晶體管的通斷速度，使電磁干擾降低至可接受的水平，同時保證其溫度足夠低以確保穩定性。

圖3：用關聯二極管來控制過渡時間
