      大卸八塊看真相——悅視界行車記錄儀全新拆解

      發布時間:2014-03-14 責任編輯:cicy

      【導讀】行車記錄儀對于大家來說并不陌生,近幾年在我國的行車記錄儀使用的人也逐漸增多,它可以說是汽車“黑匣子”。網友的“悅視界”行車記錄儀壞了,由于過了保修期,故決定大卸八塊拆開看看真相,里面到底有什么蹊蹺呢?同時也可以幫助大家指點一下挑選行車記錄儀的一些要點。

      悅視界”行車記錄儀拆解

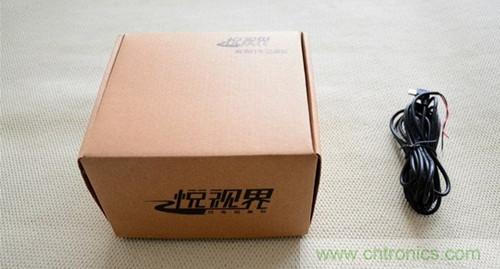

      先給大家看看整體圖,旁邊黑色的線束是降壓模塊,12-5V的輸出1A,足夠記錄儀使用,由于是一側性塑封,無法拆解,所以沒有暴力破解,其實就是一個開關降壓電路。

      悅視界行車記錄儀全新拆解

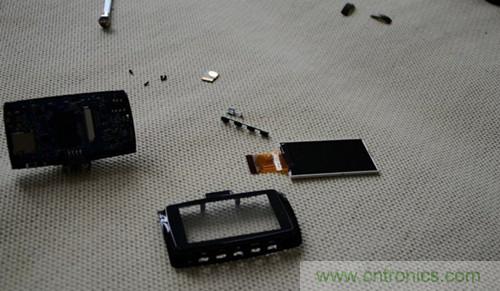

      完全拆解,后蓋,液晶,按鍵,主板

      悅視界行車記錄儀全新拆解

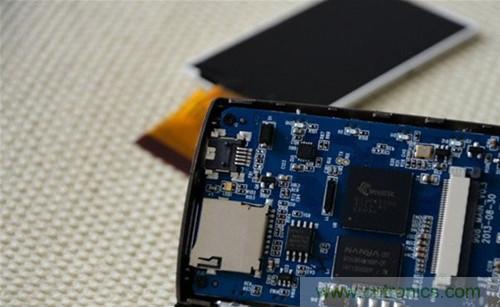

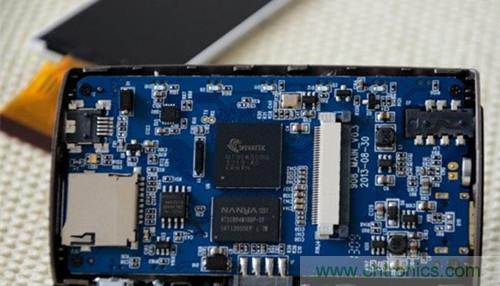

      再看看里面的芯片,Novatek 聯詠科技的主控,型號:Nt96650 13年出來的芯片,推出這款芯片之前安霸A5的效果是最好的,但是價位也相當高,Nt96650推出以后效果不相上下,但是價格低很多,低端市場占有量不小。下面的小芯片是緩存,NANYA的NT5CB64M16DP ,NANYA南亞是臺灣的芯片廠商,只生產芯片,包括金士頓也是用南亞的芯片,話說金士頓使用的芯片夠雜的,見過不少U盤,內存條,使用各種廠商的內存顆粒……芯片容量是64M16位的,對付行車記錄儀足夠了。
      [page]
      悅視界行車記錄儀全新拆解

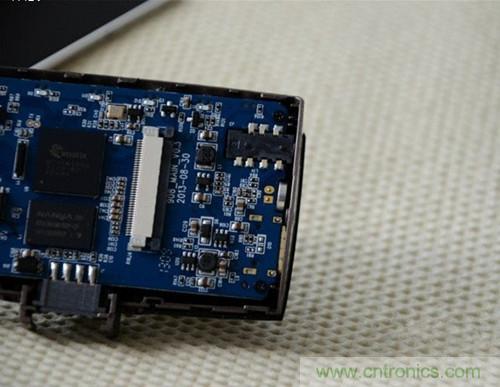

      主板兩側各有一個TF卡插槽,雙卡雙錄,上面的就是USB數據口,支持USB充電。

      悅視界行車記錄儀全新拆解

      AV輸出,麥克風,還有HDMI端口,話說這個麥克風真的很靈敏,拾音效果很好。

      悅視界行車記錄儀全新拆解

      悅視界行車記錄儀全新拆解

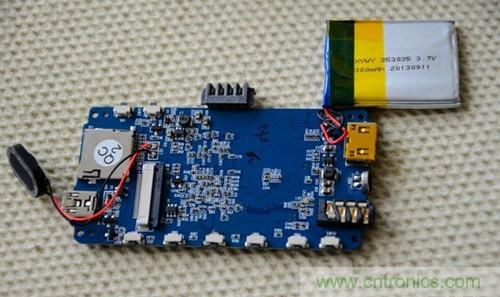

      主板正面,揚聲器使用的是微型內磁,和手機很像。電池使用的依然是比較常見的鋰電池,容量300MA,容量雖然不大,但是支持?jǐn)嚯婈P(guān)機足夠了。


      [page]

      悅視界行車記錄儀全新拆解

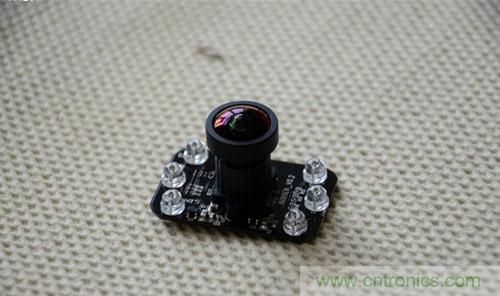

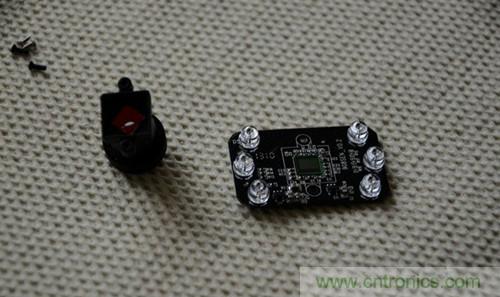

      這個大家應該都不弄陌生,攝像頭,周圍6顆紅外補光燈

      悅視界行車記錄儀全新拆解

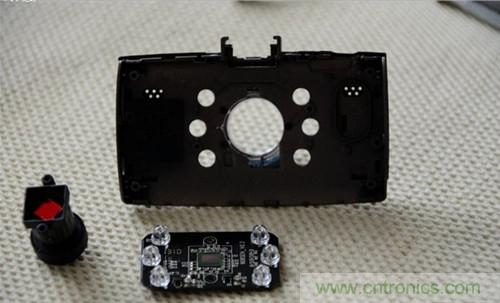

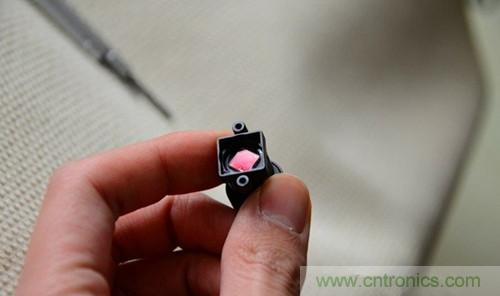

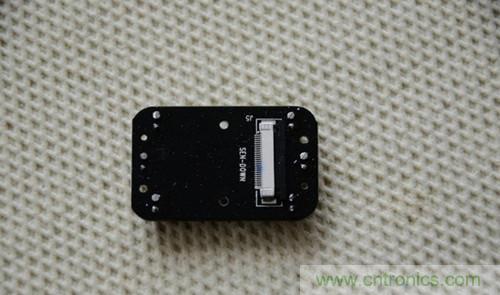

      接著拆,露出了鏡片以及CMOS了

      悅視界行車記錄儀全新拆解

      悅視界行車記錄儀全新拆解


      [page]
      悅視界行車記錄儀全新拆解

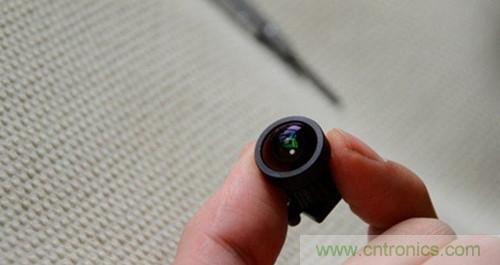

      通過前面的圖片看出最外面的鏡片是鍍膜的,增加透光量,降低反光,里面的鏡片依然是鍍膜鏡片,這個鍍膜鏡片價高價低都有,例如單反一個鍍膜的UV鏡,便宜的幾十塊,貴的幾百塊,不過鍍膜在記錄儀上使用,不會太貴,不過總比沒有的好,由于鏡片是使用膠水固定,所以拆解到此為止。

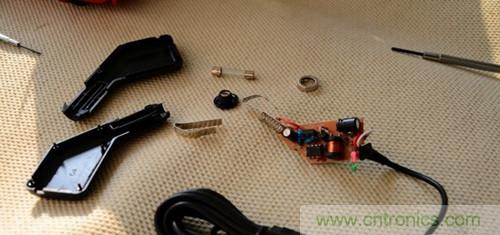

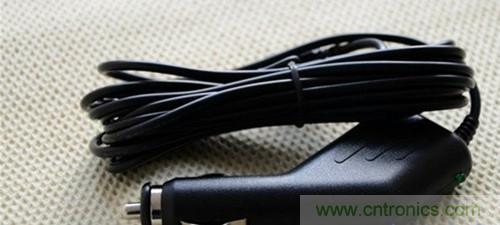

      本來想查一下CMOS型號,范找了半天也沒找到,只有編號,只好作罷,ok了解完后直接按照拆解順序裝配回去。購買的所有車用電器都要全部拆解,檢查有沒有隱患,然后再進行修復,使用,如果無法修復,就直接更換,同樣,這款記錄儀另外一個配件,充電器,也是必須要拆機檢查,確保安全。

      悅視界行車記錄儀全新拆解


      [page]


      保險絲是2A,這個還是不錯,因為對于記錄儀這個電流足夠了,超過后說明有短路,馬上斷開保險。

      悅視界行車記錄儀全新拆解

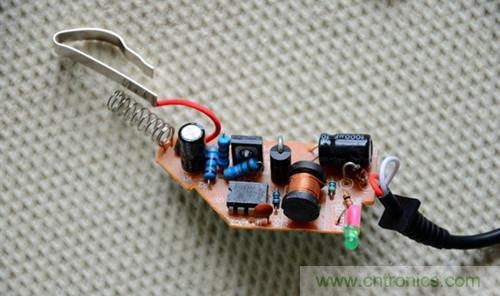

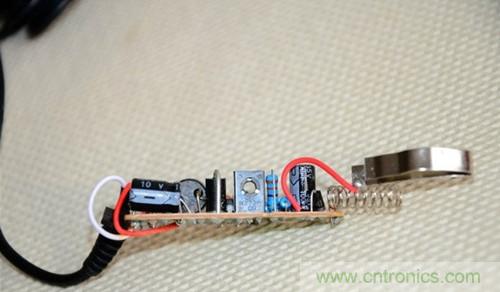

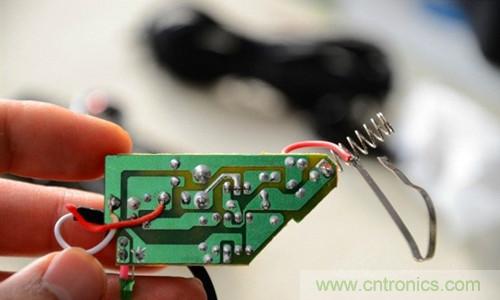

      看一下板子全貌輸入輸出分別有兩個濾波電容,過濾掉其他電器的雜波,使輸入輸出更平滑。輸入電容耐壓35V,輸出10V,還是有很大的余地的。

      悅視界行車記錄儀全新拆解

      使用三極管擴流的典型電路,NECB772

      這個記錄儀綜合來說白天效果還是非常好的,拍照清晰,廣角畸變小,能覆蓋車頭兩側可視范圍,黑夜在只有車燈照明情況下,拍攝效果也很棒,如果環境光比較亮,(路燈)那效果更好一些,主控方案選擇的是最新的方案,在外圍元件,主板做工方面比較放心,鏡頭采用鍍膜技術,減小光暈增加透光量,還有雙卡,這些都是一些常見記錄儀不具備的。

      當然,任何東西沒有十全十美,現在來說一下缺點,白平衡控制不好,有的時候拍出來的效果是藍色的,尤其是光照不均勻時候,比如樓后擋光,這個時候自動白平衡就有點崩潰,不過這個不是什么大問題,畢竟出問題看到錄像效果,而不是去關心顏色是否正確,這個是固件的問題,升級一下應該就沒問題了,再就是依然使用的是鋰電池,沒有使用法拉電容,這個有點遺憾。

      一個品牌的法拉電容全新正品也就15左右,10F的,當然有利就有弊,使用法拉電容后記錄儀的待機時間就會急劇縮短,有可能不到30秒就低電關機,如果帶鋰電池,還能拿下來當DV用,甚至可以拿下來進行拍照取證。

      本文給大家介紹了一下行車記錄儀選購的一些要點,主控芯片的選擇,鏡頭好壞,電路布局合理,希望能夠幫助大家選購優質的行車記錄儀。
