      LED調光方案對比與解析

      發布時間:2010-03-09

      中心議題:
      • LED的發光特性
      • 恒功率控制LED調光方式
      解決方案:
      • 采用單級FLYBACK拓撲結構
      • 多了一個調光信號控制回路

      作為一種新的、最有潛力的光源,LED照明以其節能、環保的優勢越來越受到人們重視。加上國家和地方政府的政策鼓勵,我國的LED照明產業進入了加速發展階段,運用市場迅速增長。在室內照明方面,用LED燈替代傳統的可調光白熾燈或者鹵素燈也將是大勢所趨。

      由于傳統的白熾燈調光器采用可控硅調光器,用LED燈替代白熾燈時,要求不能改變原有線路,還要能適應現有的可控硅調光器。針對這一目標市場,目前很多大的半導體廠商(包括國際知名半導體廠商)都已經推出了自己的LED調光ASIC,但由于LED固有的發光原理,目前市面上的LEDASIC調光案都還不是很成熟,都有其固有的問題,本文就將針對目前的調光方案做一個詳細的分析,并介紹我們基于MCU的調光方案。

      LED的發光特性

      目前的新技術使LED能夠達到很高的功率水平,LED的功率能夠達到1W,甚至有些達到5W,光效達到60-85LM/W,這種LED設備稱為高亮LED(HB-LED)。目前我們用在照明上LED都是HB-LED,一般都是選擇1W的LED通過串并聯的方式組成大功率LED燈,尤其以串聯為主。這種LED的為3.4V±2%,正向電流為350mA左右。其-曲線如圖1.1所示。

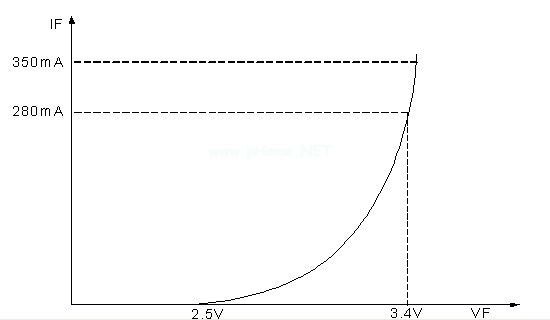

                    圖1.1 LED—曲線
      從圖1中可以看出,當加在LED兩端的電壓沒有達到3.4V之前,隨著的增加而增加。當加在LED兩端的電壓達到3.4V時,的變化很小,增加LED兩端的電壓只會增加流過LED的電流,從而改變LED的亮度,直到增加到LED的最大 (350MA),LED達到最大亮度。而一直被箝位在(3.4V)左右。并且會隨著溫度和LED工作時間的變化而變化,變化曲線如圖1.2所示。

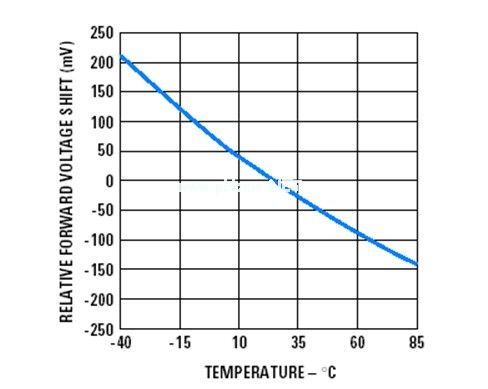

      圖1.2 相對變化對溫度的變化曲線[page]

      從圖1.2可以看出,隨著溫度的上升,會逐漸變小,相反,當溫度降低時,會增加。當LED的溫度上升到85度時,已經有變成3.25V(3.4V-0.15V),相反當LED溫度降到-40度時,變成3.6V(3.4V+0.2V)。

      所以在LED調光時,要想讓LED調到一個固定的亮度,就必須要保證一個固定的,也就說要采用恒流控制。還有另一種方式:恒功率控制。這也是目前市面上調光ASIC普遍采用的方式。但恒功率控制有其固有的缺陷。

      恒功率控制LED調光方式

      1理論依據

      恒功率控制方式一般采用單級FLYBACK拓撲結構,基本框圖如圖2.1所示。

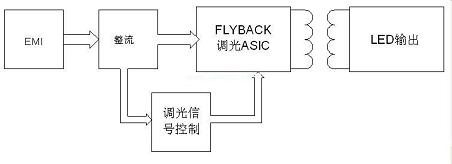

      圖2.1恒功率控制方式框圖

      從圖中可以看出與一般開關電源的FLYBACK相比,恒功率方案多了一個調光信號控制回路,用于檢測輸入可控硅的導通角和輸入電壓,從而給出相應的調光信號。同時,方案中沒有反饋信號,完全開環控制,由原邊控制占空比的大小從而控制輸出功率的大小,。其控制的理論依據為:


      式中:
        為輸出給LED的功率;
        為轉換器的效率,主要由變壓器決定;
        為原邊變壓器的平均電流;
        為變壓器的原邊電感;
        為FLYBACK的開關頻率。

      恒功率控制方式都是先預知LED的輸出功率,理論上,一旦變壓器設計好之后,都已確定,只要改變原邊電流的大小,就可以改變輸出功率的大小。再由于:


      式中:

      U為加在變壓器原邊的電壓,即輸入電壓;D為占空比;為開關頻率;為變壓器的原邊電感。根據式2.2可知,與D成正比,只要改變占空比D就能改變原邊電流的大小,也就能改變輸出功率的大小。

      2優缺點

      理論上,這種拓撲結構簡單,成本低,但仔細分析就會發現,這種方式存在很多弊端。首先是很難控制,往往偏差很大,再加上采用開環控制,精度很難保證,在批量時,用同樣的占空比都會導致輸出功率偏差很大,直接體現在燈上就是LED的亮度會偏差很大,很難保證其一致性。

      其次,恒功率控制都是預先假定輸出功率是恒定的,比如用9個1W(=3.4V, =350MA)的LED串聯起來用做一個9W的PAR燈,那么設計時候就會用=9W來計算。但實際上每個LED的都會偏差,偏差值如表2.1所示:


      從表格2.1可以看出,雖然每個LED的偏差都不會太大,但當LED串聯起來時,總的偏差就不能忽略了。PAR燈的實際功率可能不止9W或者不到9W,直接反應在燈上就是最大亮度沒有到額定值或者比額定值要亮。當PAR燈的實際功率不到9W時,而驅動的輸出功率依然是9W,那么流經LED的電流就已經超過了額定的,長期工作對LED的壽命和顯色性都會造成一定的影響。

      另外,就算LED出廠時沒有偏差,根據圖1.2所示,也會隨著溫度和工作時間的變化而變化,當由于的變化使得LED的額定功率小于9W時,長期工作將會影響LED的使用壽命和顯色性。

      再次,功率兼容性問題。由于恒功率控制方式都是預先設定好輸出功率,當所接的燈功率與預先設定的功率不匹配時,LED燈不能正常工作。當所接的燈的功率小于預設功率時,甚至?xí)龤ED燈。

      還有就是空載損耗的問題,由于恒功率控制方案的輸出功率只與輸入電壓和導通角的大小有關,當沒有與接LED燈時,依然會有相應的功率輸出,使得空載損耗變得很大。

      最后,調光器的兼容性問題。由于LED是用來替代以前的白熾燈,所以LED調光也必須用可控硅調光。白熾燈是純阻性負載,對可控硅的導通不會造成什么影響,但LED的驅動電路由開關電源組成,就不是一個純負載了,因此會對可控硅造成一定的影響。可控硅的斬波波形很容易產生畸變,尤其很難保持很好的導通狀態。所以在驅動上一般都要加可控硅穩定電路。恒功率控制法由于其純硬件實現,就算加了可控硅穩定電路,對調光器的適應性也有限。

      由于恒功率控制有其結構簡單,成本低的優點,而其缺點部分短時間里可能沒能體現出來,所以很多半導體廠商都采用此方法。但若采用MCU控制恒流的方案,以上問題都可以很好的解決。
