- 不需要重疊IC的自動脈沖式規格
- 高溫(70ºC)工作電流70mA
- 保證輸出下限1.5W
- 3種產品線封裝
- CD或DVD等光學部分
ROHM株式會社(總部)，開發了適合DVD、CD播放器用，在高溫環境下的具備低噪音和低工作電流的特性的自動脈沖式 DVD/CD再生用雙波長激光二極管「RLD2WMUR1」、「RLD2WMFR1」、「RLD2WMDR1」。這個產品已經開始供應樣品(樣品價格:300日元)，將于2009年7月開始以月產350萬個的規模批量生產。生產工序在ROHM SEMICONDUCTOR (CHINA)CO., LTD.(中國,天津)進行。
現在的CD或DVD等的光學光盤用的激光二極管，都以單一波長振蕩模式為主流。單一模式擁有在高溫(70 to 90ºC)環境下能保持低工作電流的特長,不過，在激光發振的同時光學光盤盤面上會發生不規則的反射光噪音。為此使用重疊IC等方法防止高頻率的噪音發生，必需使用阻隔從IC輸出的電磁波等沒有輻射輸出的措施，這也成為成本增加的主要原因。
對於這個情況，近年大大需要求能抵抗反射光的自動脈沖式激光二極管。根據激光二極管單個數百M(fèi)Hz的周期重復On/Off模擬脈沖振蕩(pulsation)，這樣便有不需要重疊IC或使用沒有輻射輸出措施的優點。由于在接近機箱溫度70ºC高溫環境下或在定光學輸出領域以外的單一振蕩模式化時會有很強的不穩定因素，所以必需有散熱措施，因此元件數量也相對地增加。

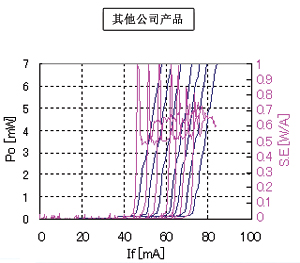

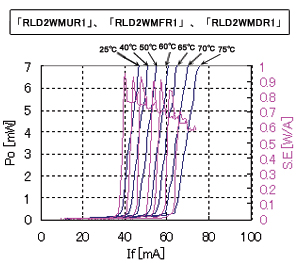

下圖為溫度特性:
ROHM開發了新型結構(專利申請中)動作溫度保持70ºC，工作電流為70mA的優越的溫度特性和低電流工作實現了自動脈沖式雙波長激光二極管「RLD2WMUR1」，「RLD2WMFR1」，「RLD2WMDR1」。
此次開發的「RLD2WMUR1」、「RLD2WMFR1」、「RLD2WMDR1」，改良了激光發振時必要的發光部分的光和電流的關閉式結構。在脈沖振蕩(pulsation)發光時，溫度特性或?qū)ぷ麟娏鲿?huì)影響電流的關閉式結構，一般都是同時控制的，此次ROHM采用獨創的獨立式控制結構。這種自動脈沖式振蕩(pulsation)的特長是成功提高了溫度特性，在高溫環境下激光振蕩不僅能夠進行單一模式化，沒有散熱措施也能以低噪音穩定地讀取光盤。同時，也提高了工作電流的電流密度，與其他公司相比-10mA的70mA (DVD方面，機箱溫度70ºC在情況下)實現了低工作電流。

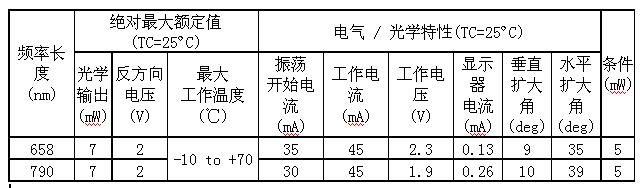

主要規格(上端:658nm(CD用)，下端:790nm (DVD用))
由于采用新型結構，保證輸出下限與其他公司相比-25%1.5mA，成為客戶容易使用的激光二極管。
產品線封裝方面，有方便調換的現存標準封裝5.6ΦCAN(RLD2WMUR1)，細長型的4pin平面結構(RLD2WMFR1)，容易控制帶電平轉換器的4pin平面結構(RLD2WMUD1)3種，用戶可以選擇使用最適合的封裝。
