【導讀】昨天三星 S7/S7 Edge 正式發布，今天它已經被大卸八塊。在我們翹首以待真機的時候，一個俄羅斯的科技博客 Hi-Tech@mail.ru 卻“慘無人道”地對他們通過特殊渠道拿到的 S7 進行了拆解。

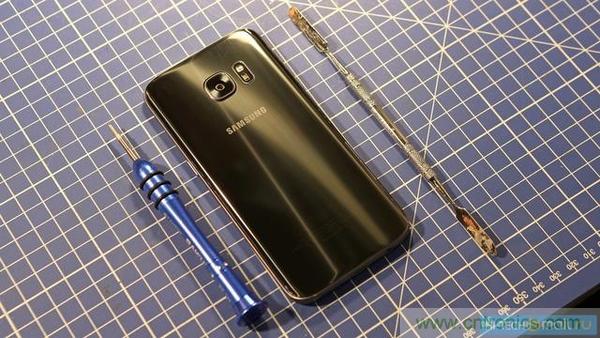

磨刀霍霍向 S7。

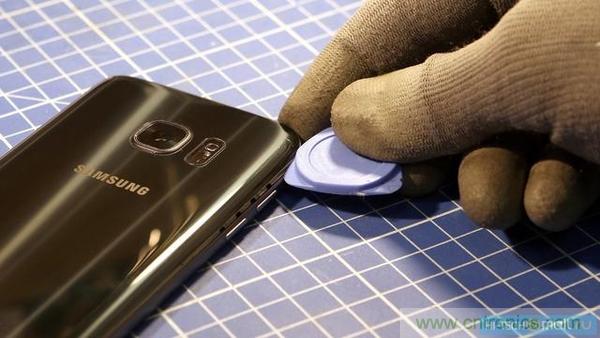

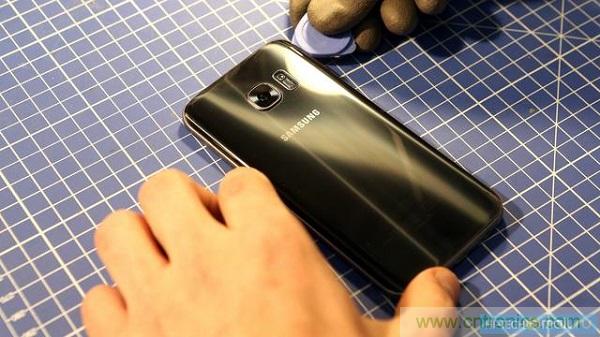

因?yàn)闆]有用螺絲固定，對后蓋進行加熱之后，直接用塑料撥片將后蓋揭開。
雖然 S7&S7 edge 提供了 IP68 級防水防塵，但是并沒有采用傳統的橡膠圈防水結構，僅靠周圍一圈粘膠來保證水密性。這種防水設計更加簡潔和節省體積，可靠性仍需進一步研究。

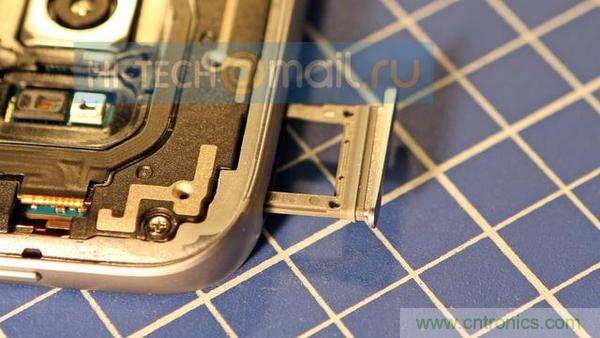

從機身頂部抽出 SIM 卡托架。

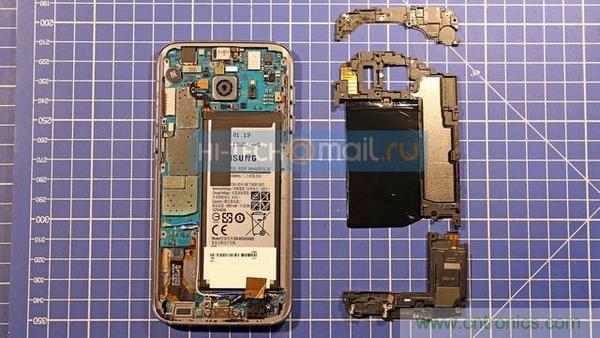

之后就是夾在后蓋和 PCB 以及電池之間的金屬骨架，分為上中下部分。

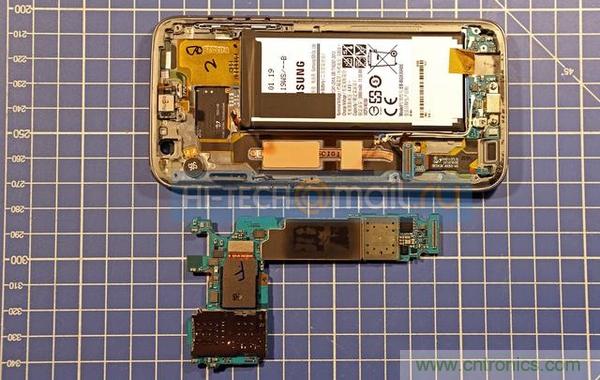

再下一步就是將“L形”的 PCB 取出。在金屬中框上面我們終于找到了輔助散熱的熱管，也就是官方宣傳中的“水冷散熱”。值得注意的是，熱管對應的屏蔽罩變黑，是否由于溫度引起不得而知。
不過熱管的走向很明顯是將熱量從發熱元件導流到金屬中框之上，與熱管接觸的位置在使用時溫度變化應該會最明顯。

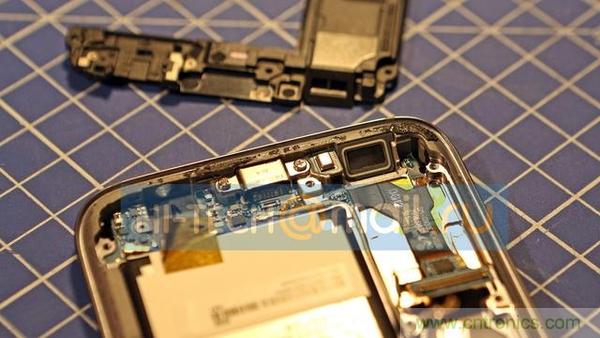

通過特寫可以看到機身下部的數據接口、喇叭還有震動單元。并且通過同軸線以及排線與上部主 PCB 相連。

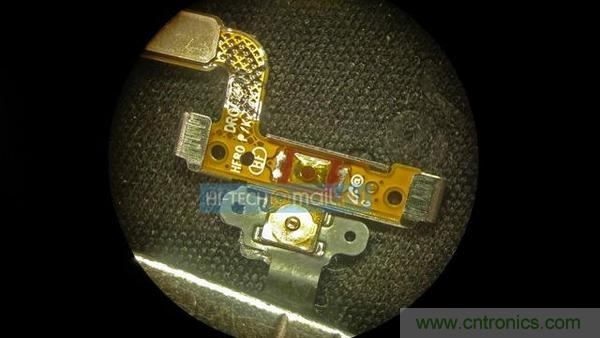

某個按鈕的微動開關特寫。

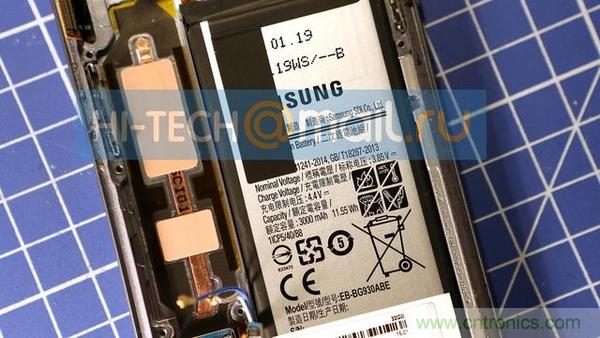

實際采用的電池，標稱電壓 3.85V，容量 3000 mAh 、11.55 Wh。應為中國生產。

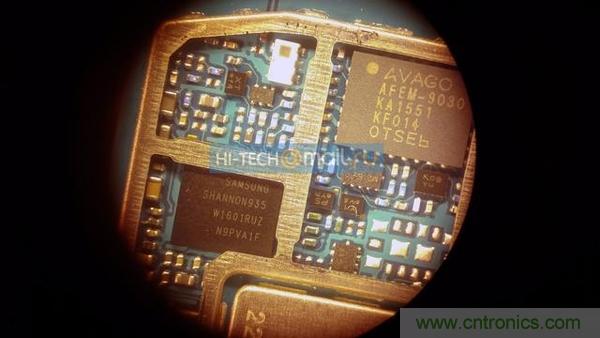

去除屏蔽罩之后的電子元件特寫。

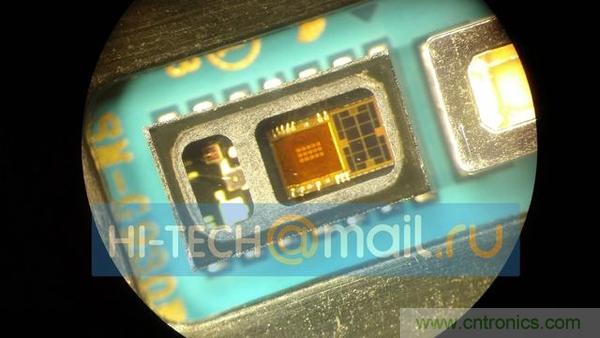

機身背部閃光燈旁的感光元件，對于最終拍照效果有非常重要的校正作用。

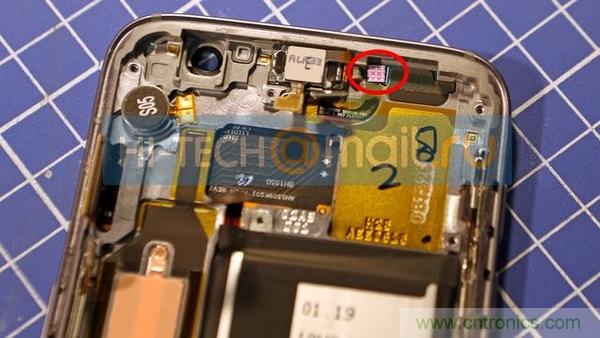

同樣位于機身頂部的進水指示貼。

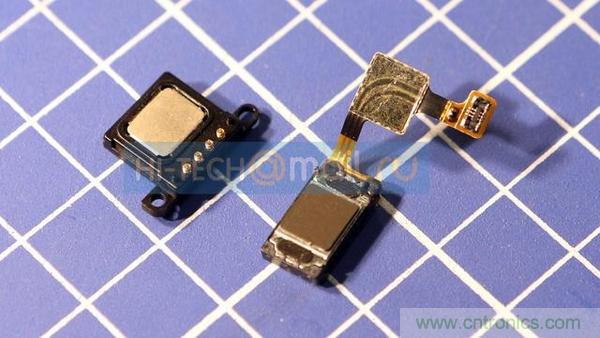

兩個被拆下來的小部件（實在無法分清是哪個部分的）。

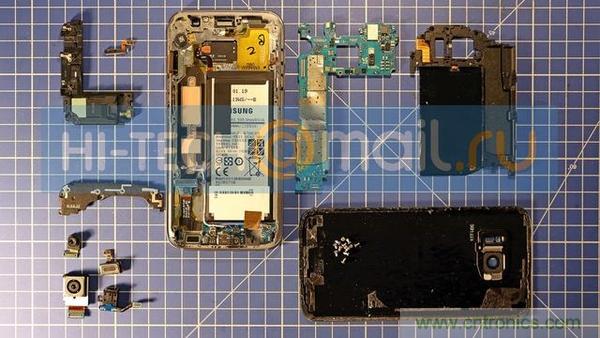

因?yàn)槠聊缓椭锌虻逆溄酉鄬Ρ容^牢固，而且博主并未打算破壞這臺機子，所以博主最終選擇了到此為止，上面是最終拆下來的部件大合照。
整體從做工來看，三星 S7 并不算太過復雜，但是做工還是相當精細，就是后蓋只靠粘膠達到防水防塵目的的方式比較少見，是否在使用中會出現失效值得研究。
