      技術詳解:三種實用的UC3842/3的外圍電路

      發布時間:2015-04-24 責任編輯:echolady

      【導讀】UC3842/3的電路設計構造簡單、性能極佳,但是仍在UC3842/3的電路設計中需要外圍電路實現。這些小功能不難實現,種類繁多,本文對常見的三種UC3842/3外圍電路設計進行了詳細的分析和講解。

      軟起電路

      UC3842/3的外圍電路
      圖1 軟起電路

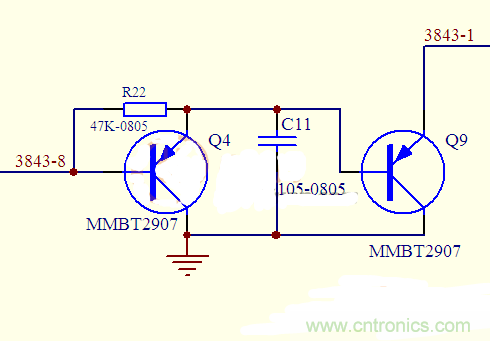

      這個電路很簡單。如圖1所示,上電UC3843的8腳有5V電壓,通過R22給C11充電,起到軟起作用。斷電時通過Q4給C11放電。

      短路保護電路

      在用384X做電源時,輸出短路后前級的電流比較大,時間一長會損壞MOS,甚至突然短路導致MOS直接損壞,想要避免這種情況就需要用到利用運放來做的短路保護電路。

      UC3842/3的外圍電路
      圖2 短路保護電路
      [page]

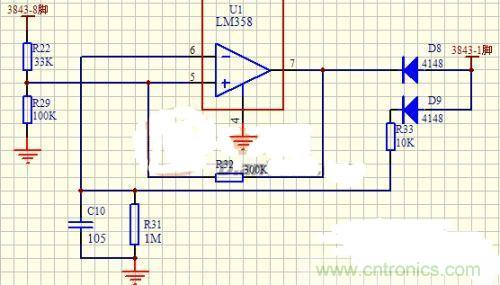

      如圖2所示,當輸出短路后,電壓降低,反饋到前級,前級384X會增大占空比來實現輸出的穩定,這時1腳COMP的電壓會升高,基本能達到5V左右。

      384X的8腳為5V,用電阻分壓后用運放的同相輸入端做基準,當短路后運放的反向輸入端比同相輸入端高,然后拉低384X的1腳COMP,關斷PWM。C10是個延時電容,R31給C10放電,通過調整C10來改變自啟時間。

      過流與過壓保護

      UC3842/3的外圍電路

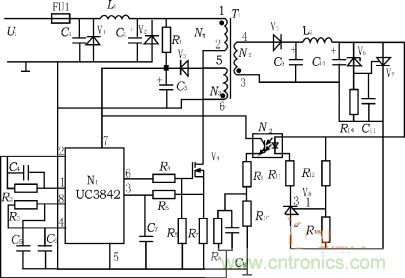

      圖3 UC3842組成的過流與過壓保護原理圖

      如圖3所示,這個電路主要李使寬度變窄,從而達到穩壓目的。

      過流保護原理

      當負載電流超過額定值或輸出短路,引起開關管V4電流增加,R7上的電壓反饋至3腳,當R7上的電壓大于1V時,通過內部電流放大器使導通寬度變窄,輸出電壓下降,同時也使UC3842工作電壓下降。當下降至整定電壓以下時,過流保護電路工作,達到保護功率管的目的。短路現象消失后,電源自動恢復正常工作。

      過壓保護

      當因某種原因使輸出電壓過高時,穩壓管V6導通,從而觸發晶閘管V7導通,使輸出端短路,可見過壓保護是以過流保護的形式出現的。

      本篇文章從實用的角度給出了三種UC3842/3常用的外圍電路,在給出這三種電路的原理圖的同時還進行了較為詳細的講解,希望大家在閱讀過本篇文章之后,能對UC3842/3外圍電路的運用有進一步的了解。
