【導讀】電器的增多使負載功率增大，從而造成插座的過流過壓，引發自動保護，嚴重情況可發生火災。通過檢測負載功率大小來保護電器的同時，并且判斷并測量電器能耗參數，實現節能環保，這樣的標準才能夠滿足市場趨勢。
CSE7780采用3路Σ-△技術，可分別用于相線電流采樣、零線電流采樣以及電壓采樣。基于CSE7780設計的智能插座能夠通過檢測負載功率的大小來實現對用電器使用功耗的監測。
系統設計
本設計由計量模塊、顯示模塊和控制模塊三部分組成（見圖1），本文將對關鍵的計量模塊設計進行重點講述。

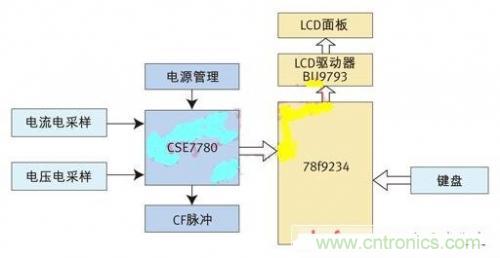

圖1：智能插座系統框圖
本系統采用的是CSE7780，該芯片能夠提供有功功率、有功能量、電流有效值、電壓有效值、線頻率、過零中斷等功能，提供全數字增益、相位、偏置電流校準，有功能量脈沖從PF管腳輸出。此外，CSE7780提供一個SPI串行接口，可以與外部MCU進行通信，而且內部具有電源監控電路，可以保障芯片的正常作。
如圖2所示，本系統計量包括電流、電壓采樣兩部分。

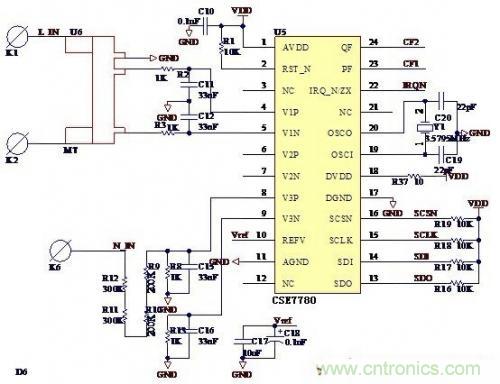

圖2：只能插座計量電路
電流采樣電路中，電流流經錳銅分流器時會在計量芯片的電流采樣通道上產生一個壓降，不同的電流信號在分流器上形成的壓降不同，計量芯片通過采集在分流器上形成的電壓信號，從而實現了對電流信號的采集。
（2）電壓信采樣
電壓采樣通常是采集的是零線上的信號，由于電壓信號較大，本系統設計直接通過電阻網絡降壓的方式實現對電壓信號的采樣。
顯示模塊設計
本系統設計方案的顯示部分采用的液晶驅動控制芯片為HT1621，該液晶驅動能夠4*32的液晶段碼，完全能夠滿足顯示驅動的要求，可顯示電量、電壓有效值、電流有效值、有功功率等信息。
電源模塊
從產品的空間因素方面考慮，本系統設計的電源采用了非隔離電源，該電源電路能夠提供大約60mA的電流。
軟件設計
電參數的計算
以設計一塊額定電壓220V（Un）、10 （60） A電流規格、常數1600imp/KWh插座為例，由于電流輸入通道允許輸入最大信號為±700mV的峰峰值（有效值為495mVrms），10（60）A的表考慮到通道A發熱的情況，可選擇200~250μΩ的錳銅，若以250μΩ的錳銅來采樣，在Imax=60A時，通道A的采樣信號為60A*250μΩ=15mV.由于電流通道A的允許最大輸入信號為495mV，因此電流通道的增益選擇可配置成16，通道B采用2500：1的互感器；負載電阻10Ω，電流通道B增益設置為1.電壓通道允許最大輸入信號為±700mV的峰峰值，考慮到電壓會有130%Un過壓，可將電壓采樣信號通過網絡電阻將220V交流電壓信號降至220mV左右，電壓通道增益選擇為1.
通過上述的論述，我們需將電流通道A的增益設置為16，電壓通道的增益設置為1，因此SYSCON寄存器應設置為0080H.
