      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      發布時間:2013-12-17 責任編輯:mikeliu

      【導讀】大家都喜歡游戲,尤其喜歡通過游戲主機打游戲,那感覺真的是非常棒!無論是曾經的任天堂,還是現在PSP、X-BOX都是令無數玩家留下美好回憶的一代神機,但是我們肯能只是玩游戲,內部結構可能還沒過,現在,終于可以見一見盒子內部的秘密,一起來圍觀我們的大神拆解這款:PLAY STATION 4!

      首先慣例,先看包裝!

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

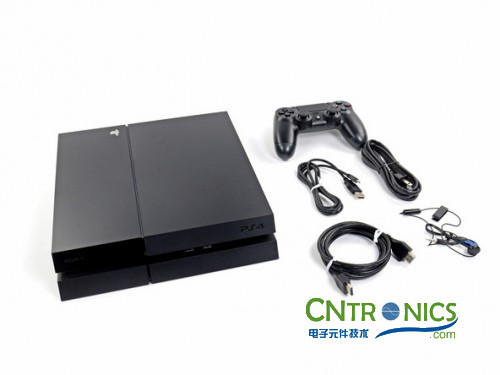

      拆開盒子,所有設備。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

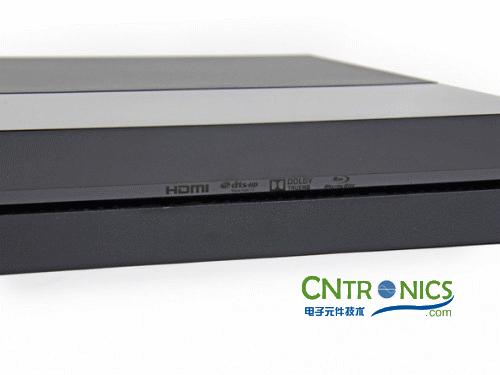

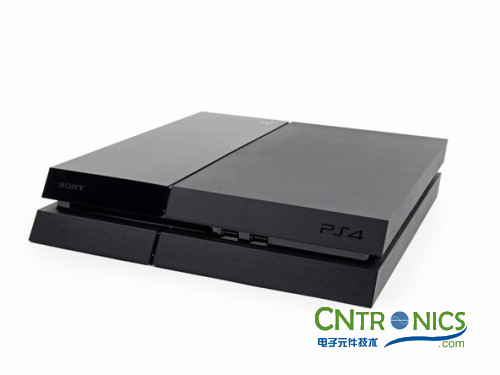

      正面的特寫。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

      后面的特寫。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

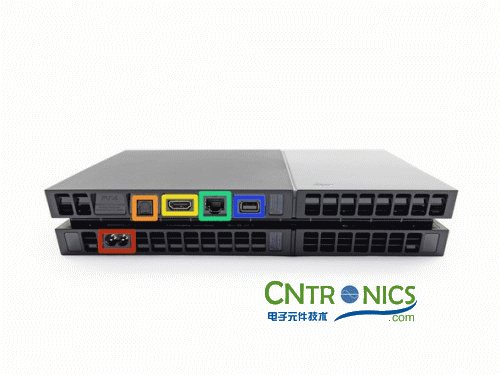

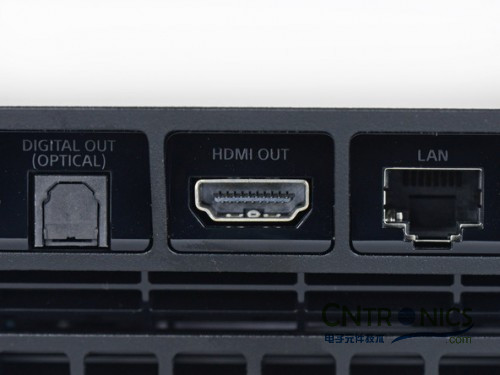

      PlayStation 4的背面接口包括了背部接口:電源輸入、數字光纖音頻輸出、HDMI、RJ-45以太網、Aux私有接口(可連接PlayStation Camera等設備)。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      針對部分用戶碰到的無法開機問題,已經確認源自HDMI,而惹禍的是接口內部的一小片金屬向上彎曲,破壞了與數據線之間的連接,導致視頻信號無法輸出。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

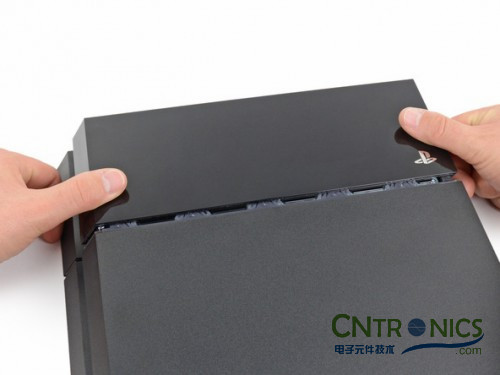

      外殼的這一部分按住向外推即可取下。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

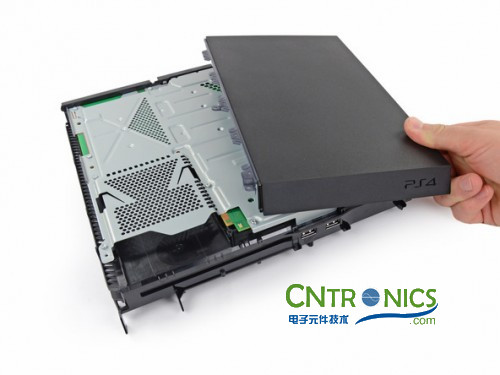

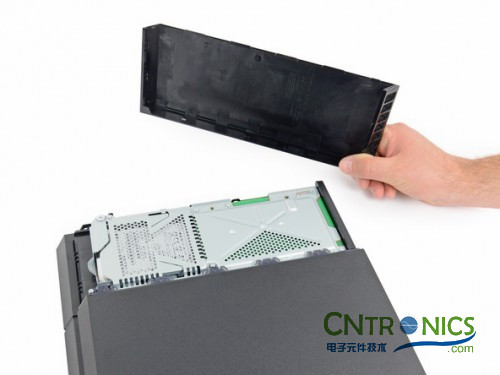

      拿下外殼。
      [page]


      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

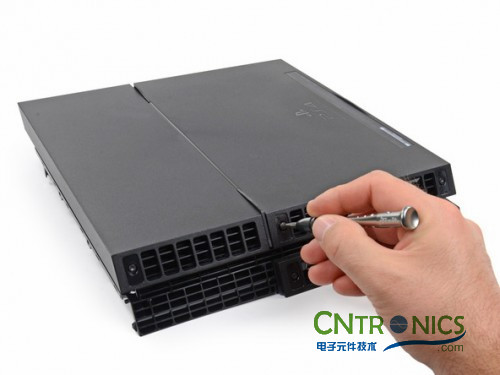

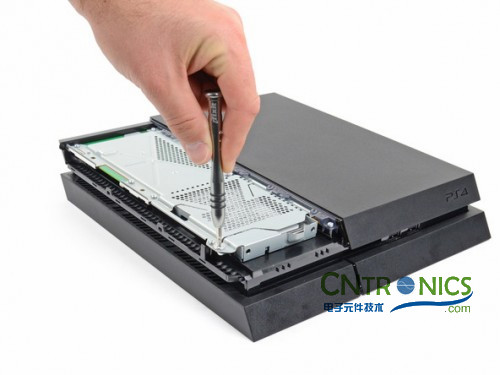

      啟用螺絲刀。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

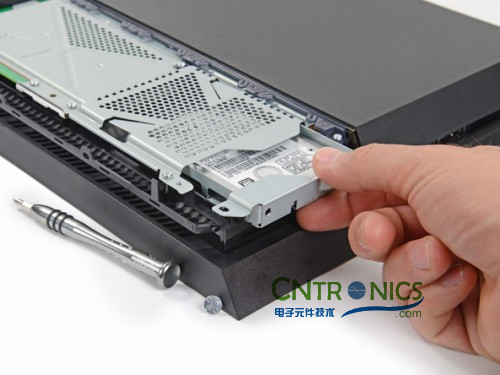

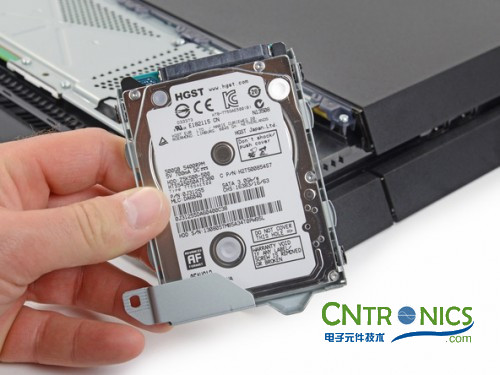

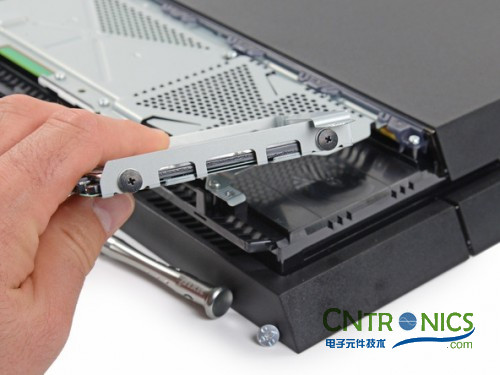

      拔出硬盤。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      來自西數旗下HGST,2.5寸,500GB容量,SATA 3Gbps接口,可隨意更換其它大容量硬盤。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

      只要硬盤厚度不超過9.5毫米的筆記本標準硬盤規格都可以裝上,不過那些12.5毫米的大尺寸就不行了。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

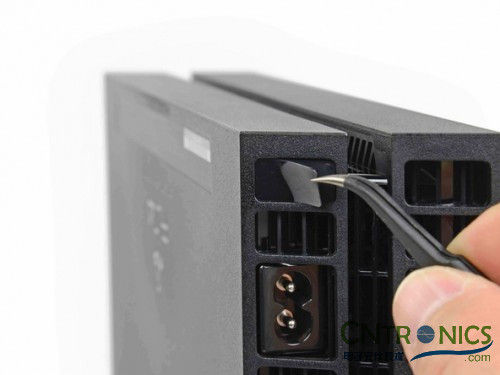

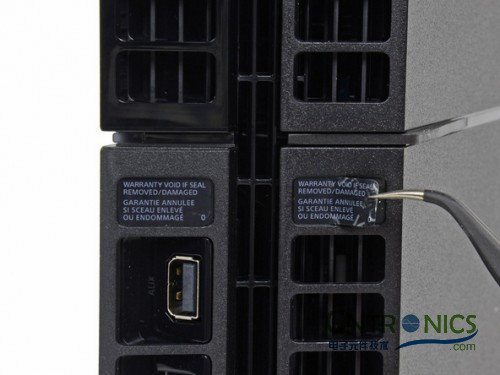

      背部有四個貼紙,其中兩個上邊還有警告,提醒用戶不要自己拆機。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      弧形捻子,小心翼翼。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

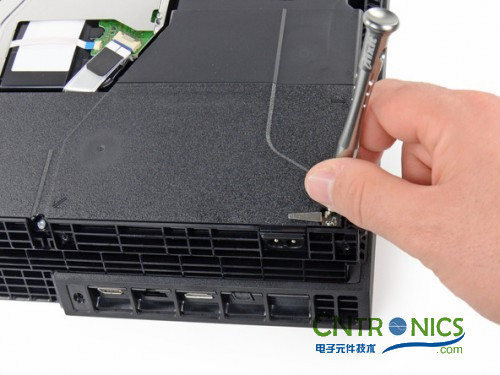

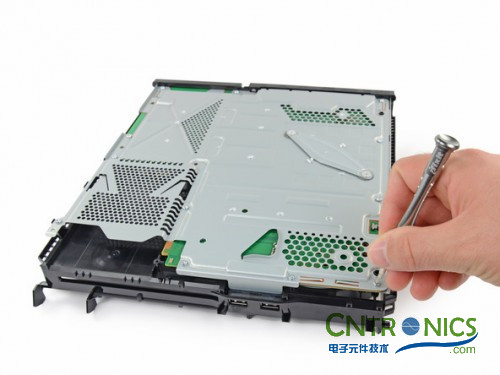

      松開螺絲。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

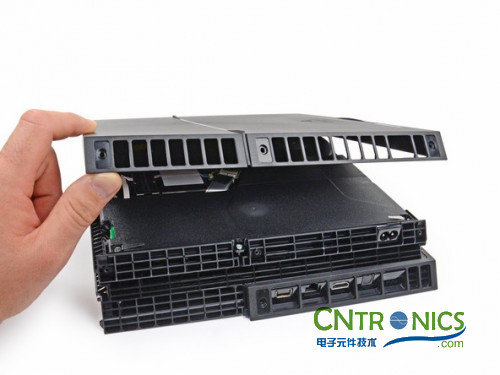

      起開殼兒。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      擰下安全螺絲后,第一眼看上去做工精細,組裝得也很緊湊。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      邊角的螺絲也不僅僅是螺絲,而是起到某種作用的托架。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

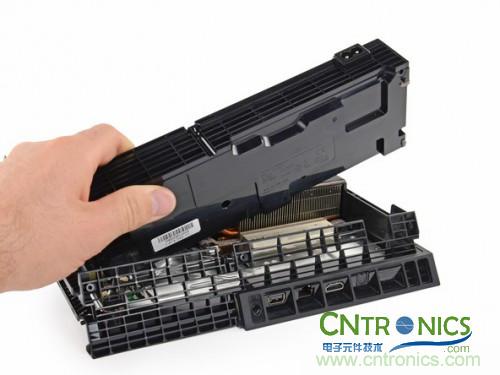

      小小的PlayStation 4主機中內置了電源,這一點讓體積比PlayStation 4大許多的Xbox One絕對自愧不如。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

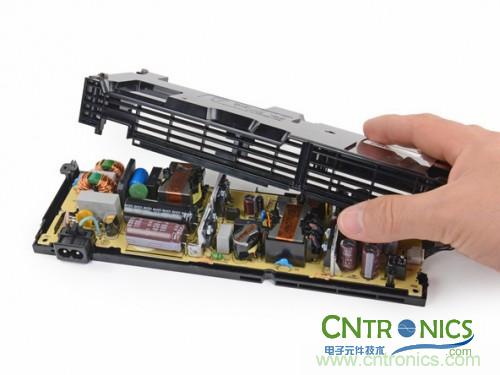

      電源外殼非常容易取下,內部可見黃色PCB和各種電容、電感。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

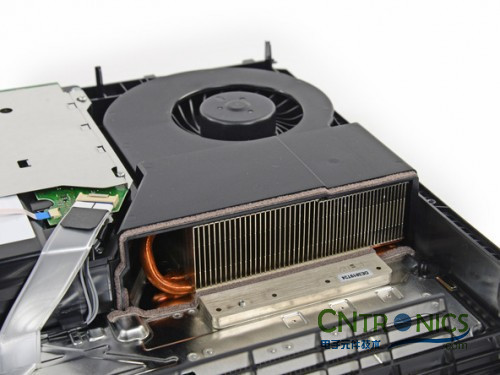

      PlayStation 4的電源內置使得設計更加緊湊,但散熱風扇就更重要了,可見其體積相當大,還貫穿著熱管。
      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

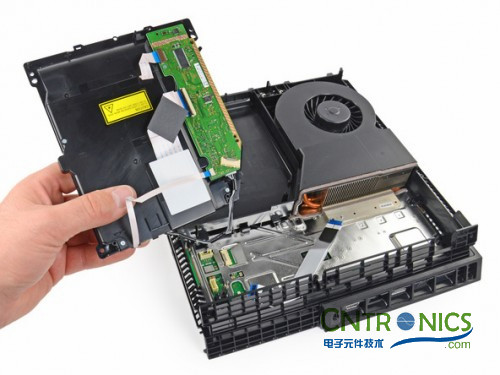

      BD/DVD光驅是幾顆螺絲固定住。注意它不向下兼容,無法讀取PS3/PS2/PS1的游戲光盤。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

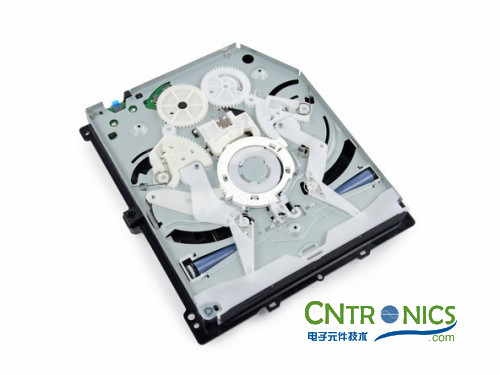

      由于在機器內部,因此PlayStation 4的光驅并沒有像普通光驅那樣用外殼包裹起來,內部一覽無余。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      光驅電路板正面只有一顆瑞薩SCEI RJ832841FP1,用途位置,應該是控制芯片。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

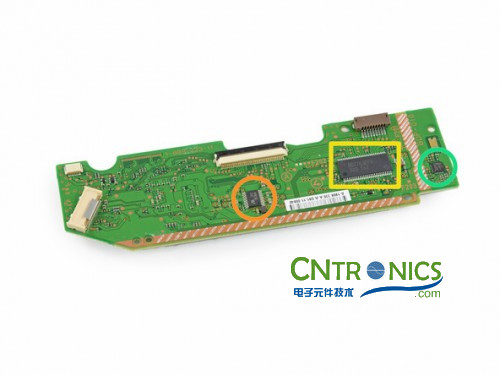

      背面橙色Microchip Technology 312 3536A、黃色BD7763EFV 325 T62、綠色STM8ED 9H A07 VG MYS 331Z。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

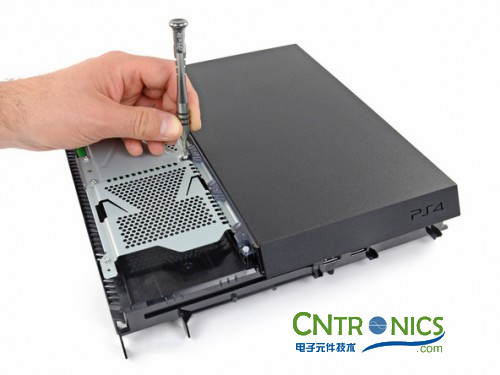

      繼續擰螺絲。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      拿下外殼。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      再次擰螺絲。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      [page]

      拆下PlayStation 4的后殼,拿開中間的支架,主板近在眼前。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      主板赫然呈現出來(好大)

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      主板正面芯片元件包括:
      紅色:索尼電腦娛樂(SCEI) CXD90026G SoC處理器(AMD Jaguar CPU/GCN GPU)
      橙色:三星K4G41325FC-HC03 4Gb(512MB) GDDR5內存/顯存顆粒,十六顆(正反面各一半),總容量8GB
      黃色:SCEI CXD90025G低功耗協處理器,網絡任務專用
      綠色:三星K4B2G1646E-BCK0 2Gb(256MB) DDR3緩存
      藍色:Macronix MX25L25635FMI 256Mb(32MB)串行Flash
      粉色:Marvell 88EC060-NN82以太網控制器
      黑色:SCEI 1327KM44S

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

      主板背面芯片元件包括:
      紅色:Genesys Logic GL3520 USB 3.0 Hub控制器
      橙色:另一半內存/顯存
      黃色:International Rectifier 35858 N326P IC2X
      綠色:Macronix 25L1006E CMOS串行Flash
      黑色:39A207 1328 E1 3FU

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

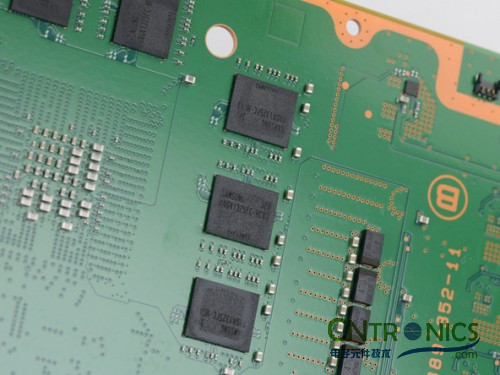

      三星GDDR5內存、顯存。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

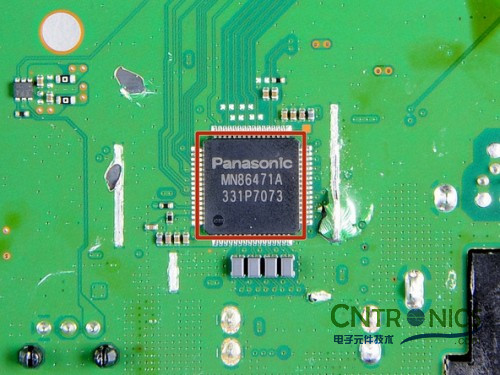

      左下角黑色的,松下MN86471A HDMI通信芯片。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

      左下角白色的那個,揭開后發現是Marvell Avastar 88W8797-BMP2無線芯片,支持802.11n 2x2 Wi-Fi、藍牙4.0、調頻收音機。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

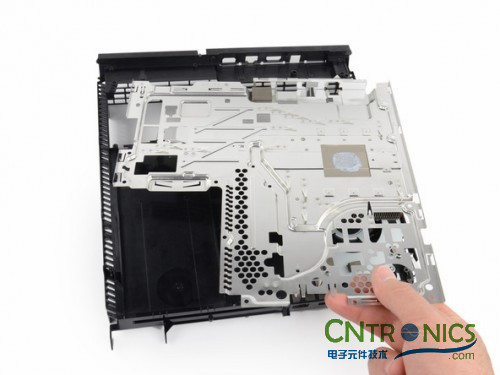

      主板下方的電磁屏蔽框架。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

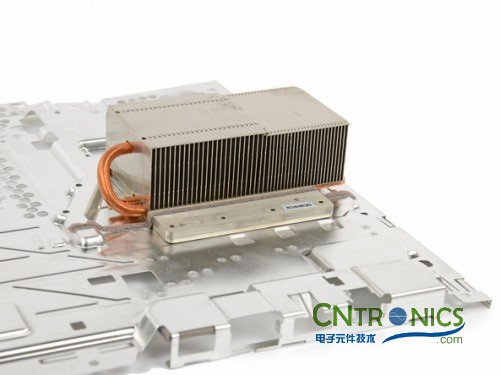

      碩大的散熱器被牢牢粘在了上邊無法取下。PlayStation 4的電磁屏蔽支架邊緣極其鋒利,需要異常小心。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      [page]

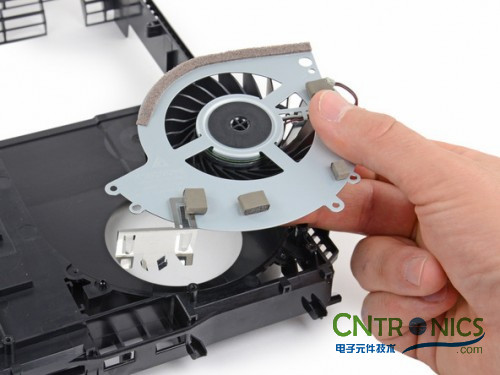

      風扇!

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      做工很棒的超大號風扇,相信會比PlayStation 3的散熱性能提高不少,同時更安靜,更智能。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

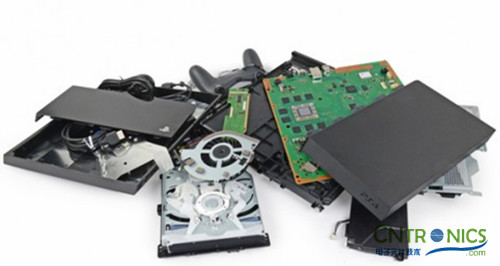

      拆解完:堆了一堆。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!
      擺放整齊 來個全家福。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      大神給PlayStation 4打出的維修指數為8分,基本還是非常容易維修。

      游戲機內部的秘密:逆天級拆解索尼 PALY STATION 4!

      結束語:怎么樣,大飽眼福了吧,原來游戲機內部就是這種構造,小伙伴們有時間也可以試試拆解下,只是,千萬別拆后裝不上,那可就熱鬧了哦!
