      經驗分享:PCB繪圖技巧及常見錯誤

      發布時間:2013-10-25 責任編輯:eliane

      【導讀】很多電子開發者在繪制PCB的時候經常會碰到一些大大小小的問題,不知道該如何下手?下面給大家簡單的介紹一下PCB繪圖時常見的一些錯誤及繪圖技巧,希望能幫助大家更好地掌握PCB繪圖。

      經驗分享:PCB繪圖技巧及常見錯誤

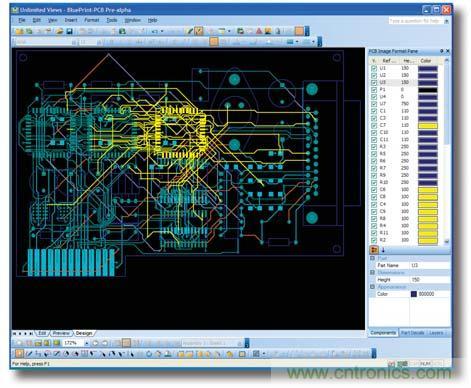

      PCB繪圖時,使用ERC出現“MultipleNetIdentifiers”錯誤提示:

      解決辦法:可能是由于不同的網絡標號連在了一起,或同一根連線上給了不同的網絡標號。

      如果為單張原理圖,在圖上查找帶有錯誤標號的位置即可;為多張原理圖時,要查找所有圖;尤其是多層原理圖時,很有可能錯誤是在子圖中。

      1.原理圖常見錯誤:

      (1)ERC報告管腳沒有接入信號。

      a.創建封裝時給管腳定義了I/O屬性。譬如,把輸入端口和輸出端口連在一起就會報錯。其實,若不用protel做電路仿真,就無需對管腳的I/O屬性進行定義。
      b.建元件或放置元件時修改了不一致的grid屬性,管腳與線沒有連上。
      c.建元件時pin方向反向,必須非pinname端連線。

      (2)ERC報告重復的網絡標號(Error:MultipleNetIdentifiers)。

      可能是由于不同的網絡標號連在了一起,或同一根連線上給了不同的網絡標號。需要注意的是,PROTEL指出的錯誤處不一定是真正的錯誤處,也可能錯在其他的原理圖上(若是層次電路圖時)

      (3)元件跑到圖紙界外:沒有在元件庫圖表紙中心創建元件。

      (4)創建的工程文件網絡表只能部分調入pcb:生成netlist時沒有選擇為global。

      (5)當使用自己創建的多部分組成的元件時,千萬不要使用annotate。

      2.PCB中常見錯誤:

      (1)網絡載入時報告NODE或FootPrint沒有找到。

      解決辦法:
      a.在裝載網絡表時,事先沒有加載對應的PCB封裝庫。
      b.原理圖中的元件使用了pcb庫中沒有的封裝。
      c.原理圖中的元件使用了pcb庫中名稱不一致的封裝。
      d.原理圖中的元件使用了pcb庫中pinnumber不一致的封裝。如三極管:sch中pinnumber為e,b,c,而pcb中為1,2,3;二極管:sch中pinnumber為a,k,而pcb中為1,2,改成一致就可以了。

      (2)在PCB中導入元器件后,發現個別器件不在顯示屏范圍內,即時縮小圖紙顯示比例,也看不到,這往往是因為在創建PCB元器件封裝時沒有設定參考點所致,一般地,“setreffrence”到“pin1”即可。

      3.復制局部ProtelSch原理圖,想把它貼到Word里方法如下(針對protel99,proteldxp應可以類比,未試過):

      解決辦法:tools-preferences-graphicalediting:addtemplatetoclipboard的選項,去掉它就可以了。

      4.關于走線寬度

      系統默認走線為10mil,一般可以設到8mil,再細的話(如低于6mil),一般性的小電路板廠家就不能制造了,找大廠做成本就高,具體情況具體衡量。注:100mil(英制)=2.54mm(公制)
