      有點兒意思!手工打造電磁鐘擺

      發布時間:2013-09-06 責任編輯:eliane

      【導讀】家里有座鐘的朋友一定知道鐘擺了,小時候看著鐘擺擺來擺去總覺得很神奇,長大了明白這其中的道理,就琢磨著自己也能動手做一個,放在家里做裝飾也是很不錯的呢!東西準備齊全了,就一起來DIY吧!

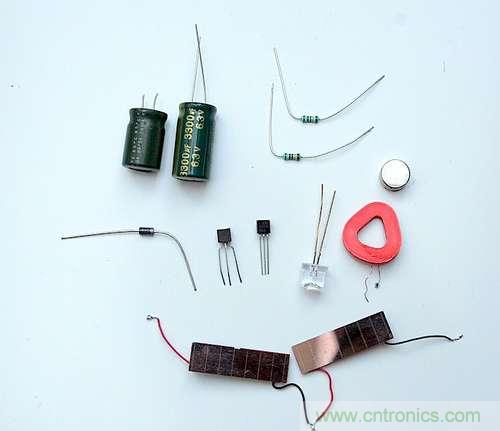

      1   鐘擺DIY材料準備

      鐘擺DIY材料準備

      ○ 太陽能電池
      ○ 3300uF電容
      ○ 1000uF電容
      ○ 2N3904或2N2222三極管
      ○ 2N3906三極管
      ○ 一個二極管,型號不限
      ○ 2個100K電阻
      ○ LED(不是必須的,但是為什么要浪費來自太陽的能源呢?)
      ○ 線圈(你可以購買或者從舊的錄像機里拆出一個)
      ○ 磁鐵(釹鐵硼磁鐵最好了)

      這些是電子線路部分的基本需求。具體到鐘擺的外觀設計上,高矮胖瘦都隨個人自由。這時候我還不確定最后會設計成啥樣,但已經確定一點,就是要用一個木球來做鐘擺的擺錘(鐘擺末端的重物)。

      2   電磁鐘擺DIY線路圖

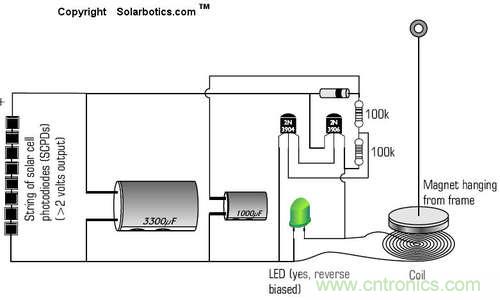

      電磁鐘擺DIY線路圖

      這是電路圖。

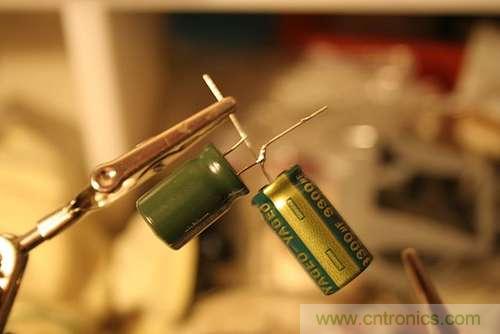

      電磁鐘擺DIY:焊接

      [page]
      首先把大部分電子器件焊接到一起,最簡單的順序是從電容開始,把它們的負極引腳焊接在一起,然后把二極管的正極和3300uF電容相連,負極連接到1000uF電容的正極。

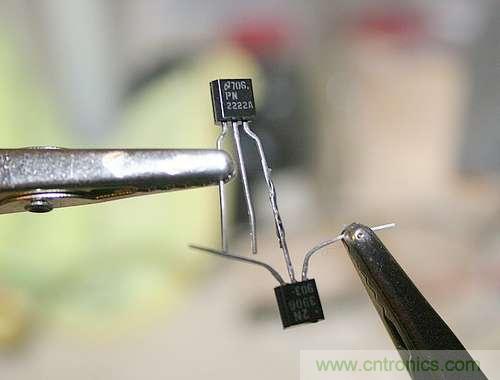

      電磁鐘擺DIY:繼續焊接

      拿出2N3904和2N3906晶體管(平的一面對著自己)。將3904的右側引腳焊接到3906的中間引腳。將兩個100K電阻串聯在一起,并把3906三極管的右側引腳焊接到100K電阻的一端上。

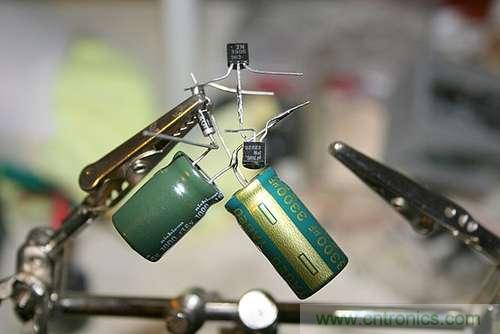

      電磁鐘擺DIY線路圖:各種焊接

      將3904的中間引腳焊接到兩個電阻之間。現在把兩部分電路焊到一起,3906的左引腳和二極管的正極相連,3904的右引腳和兩個電容的負極相連。然后把焊好的電路放到一邊,開始拾掇底座。LED,線圈和太陽能電池可以等之后規劃好位置了再焊接。最后將兩個電容的負極焊到一起。

      如果你是老手,就直接忽略上面這堆說明,按圖組裝吧!

      3   制作電磁鐘擺支架

      DIY電磁鐘擺支架

      為了簡單和DIY起見,我打算用木料做一個盒子當作基座。我用了一些剩余木料,它們非常厚(22mm)。設計的盒子長寬高分別是140mm,95mm和120mm。

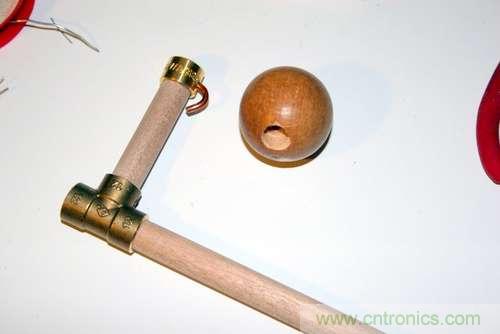

      當然你也需要一些東西來懸掛磁鐵,為此我找了一個12mm直徑,250mm長的木銷釘做支柱,在上面套上個黃銅接頭,然后連上一段65mm長的橫向銷釘。在一個黃銅端蓋的側面鉆了個洞,然后焊上一段粗銅線。銅線的末端彎成一個鉤。

      DIY電磁鐘擺支架

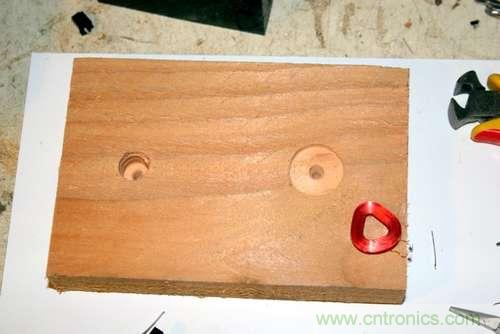

      然后再在基座木盒的蓋子上鉆上一個直徑12mm的洞用來插入木銷釘,以及一個直徑22mm的淺槽用來放置線圈。我還為線圈兩端的引出線各鉆了兩個孔。在確定LED和太陽能電池將要放置的位置之后我給它們鉆了安裝孔。將它們分別安排在盒子兩側應該是個好主意。
      [page]
      4   DIY電磁鐘擺線路圖2

      DIY電磁鐘擺:線路圖

      將兩根導線焊接到LED上,LED的正極連接到電容的一個負極引腳上(我沒寫錯,正極對負極)。LED的負極焊接到3906三極管的右邊引腳上。在線圈兩端焊上引線,一根焊到電路的地線(兩個電容中任何一個的負極),另一根焊接到3906三極管的右邊引腳上。

      將太陽能電池板的兩個引線中的一根連接到3300uF電容的正極,另一根連到電容的負極上。

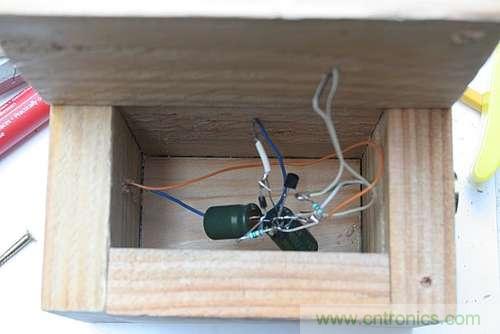

      打開之前做好的木制支座盒子,把焊接好的電路放進去,將太陽能電池板的引線穿過盒子上的安裝孔,焊接到電池板上。用同樣的方法連接好線圈,線圈外圈的引出線連接到電路的地線上,線圈中心的引出線連接到3906晶體管的右側引腳上。最后把LED穿入你設計好的安裝孔。

      我在LED的下面安放了一塊銅制襯墊。現在是調試整個電路是否正常工作的最好時候。如果它不能過關,拆了檢修吧…

      5   組裝

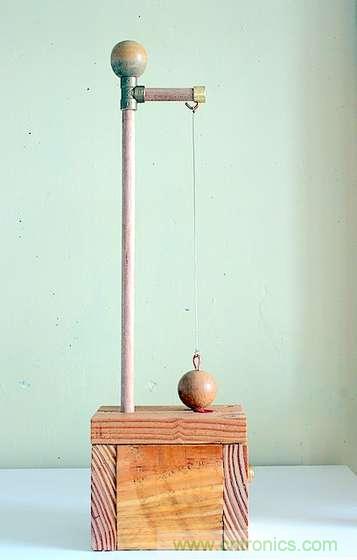

      DIY電磁鐘擺完成

      將盒蓋上的螺絲擰上,記得用無磁性的螺絲。在我的制作里用了三個手頭有的黃銅非磁性螺絲。

      把銷釘粘在盒蓋上,你可能需要用錘子給它輕輕地敲幾下。在銷釘的頂端我還粘上了個木制的旋鈕。

      我給我的基座上了一層亞麻油清漆,如果你打算像我一樣做外表涂裝,這時候最合適了。把線圈粘在設計的位置。我在上面蓋了一塊黃銅片,最后把太陽能電池板粘在盒子的側面上。

      找一個木球并在底部鉆一個大小和你的磁鐵相同的洞(我的磁鐵直徑10mm),裝上磁鐵。用鉆床鉆的話最為方便。在球的另一端鉆一個掛鉤的安裝孔,用粗銅線和之前一樣做個掛鉤。

      找根絲繩通過兩個掛鉤在銷釘上掛起這個木球。調節絲繩的長度,使線圈和磁鐵之間的距離盡可能短。
