電容器電容量的測量

在沒有專用儀表的情況下可用萬用表測量電力電容器的電容量。具體方法是：用熔絲(其規格由電容器的電容量而定)和待測電容器串聯接入220V交流電源上。用萬用表的交流電壓檔測出電容器兩端的電壓U(V)。

用萬用表的交流電流檔測出通過電容器的電流I(mA)。因?yàn)镮=U/XC而XC=1/(2πfC)，其中f是交流電的頻率。所以電容器的電容量CC=3.18×(I/U)(微法)。

熔斷器簡易檢測法

用熔斷器(其熔絲的額定電流In由下式確定：IN=0.8/C(A)，其中C是電容器的電容量)和待檢測的電容器串聯接在220V的交流電源上，如果熔斷器的熔絲爆斷，說明電容器內部已經短路。如果熔斷器的熔絲不爆斷，經過幾秒鐘的充電后，切斷電源，用帶絕緣把的螺絲刀把電容器的兩極短路 放電，有火花發生說明電容器是好的。反之，表示電容器的電容量已經變小或已經開路。用此法判斷電容器的好壞應重復幾次才能得到正確的結論。

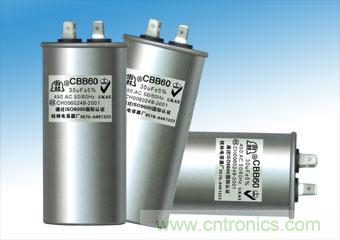

圖題：五種交流電容器常用的檢測方法

萬用表檢測法

對于0.01μF以上的固定電容器。可用萬用表的R×1k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大 小估計出電容的容量。測試操作時，先用兩表筆任意觸碰電容的兩引腳，然后調換表筆再觸碰一次，如果電容是好的，萬用表指針會向右擺動一下，隨即向左迅速返 回?zé)o窮大位置。電容量越大，指針擺動幅度越大。如果反復調換表筆觸碰電容兩引腳，萬用表指針始終不向右擺動，說明該電容的容量已低于0.01μF或者已經 消失。測量中，若指針向右擺動后不能再向左回到無窮大位置，說明電容漏電或已經擊穿。

兆歐表檢測法

也可用兆歐表(250V級)來進行檢測。搖動手柄，如指針指在無窮大處，表示電容器內部斷路;如指針指在零處，表示電容器內部短路。還可做電容器的通地試驗，方法是：把兆歐表的接線柱分別接于電容器的接線端子和外殼。搖動手柄，如指針指在零處，表示電容器內部通地。

白熾燈泡和電容器串聯檢測法

把白熾燈泡和電容器串聯接在220V的交流電源上，如果白熾燈泡的亮度比把它直接接在220V交流電源上暗一些，說明電容器是好的;如果白熾燈 泡不亮，說明待測電容器的內部已經斷路;如果白熾燈泡的亮度和它直接接在220V交流電源上的亮度一樣，說明電容器的內部已經短路。
