- 低電阻、高電流可回流焊熱保護
- 免受由失效功率元器件所引起的損壞
- 在汽車、照明和工業的應用

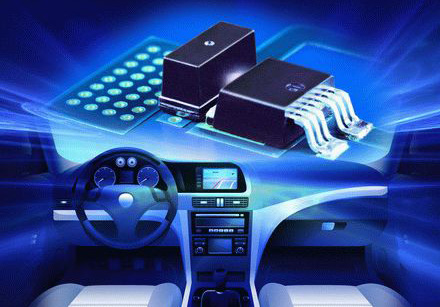

TE電路保護部推出新一代低電阻、高電流可回流焊熱保護（RTP）器件RTP200R060SA表面貼裝器件有助于在汽車、照明和工業的應用中保護免受由失效功率元器件所引起的損壞。
TE電路保護部宣布推出其可回流焊熱保護（RTP）器件系列的最新成員RTP200R060SA器件，該RTP系列是典型熱保險絲的一種更便利的、高性價比的替代方案。RTP器件有助于防止因各種場效應管（MOSFET）、電容、集成電路、電阻和其他功率元器件損毀和失效所引起的熱失控傷害。
與最初的RTP器件品種相比，新的RTP200R060SA器件提供了一個更低的、僅為0.6毫歐（典型值）的串聯電阻，以及高電壓容量（32VDC）和在16VDC時可達200A的高電流直流中斷額定值。這些特性使其很適合應用于各種汽車應用，諸如HVAC、ABS、動力轉向系統、DC-DC轉換器以及PTC加熱器等。該款器件還能夠幫助保護在IT服務器、通信電源、LED照明系統和電子設備中的功率元器件。
與必須在回流焊后才能安裝的徑向引線熱熔斷器不同，RTP器件允許使用標準的表面貼裝生產方法，因此可免去對一些特殊裝配的操作程序和相關成本的需求。RTP器件的200°C開路溫度可以防止各種錯誤激活動作，特別是在汽車環境中，對175°C.的溫度存在著一種“決不能跳閘”的需求。
為了使其能夠在實際應用現場中于200°C時實現斷開，RTP器件采用了一種一次性電子激活程序而使其變得熱敏感。在激活之前，它能夠承受住3次無鉛焊料回流焊步驟（最高峰值為260°C）而不會斷開。而激活可以在系統測試或者實際應用現場中實現。
“從制造效率的角度來看，表面貼裝的RTP器件與徑向引線熱熔斷器相比提供了重要的優點，”資深產品經理Jason Zhao表示：“熱熔絲可能也不適合嚴酷的環境。相比之下，這款RTP器件能抵抗住沖擊、振動、溫度循環沖擊和潮濕的環境，它也經測試證明滿足或超過了一些最嚴格的汽車AECQ環境和壽命測試要求。”
這款RTP器件是無鉛和無鹵素的，符合RoHS標準并且支持保形涂層。
