新聞事件：

• 日本科學家研發出碳納米管晶體管技術

事件影響：

• 電子產品將進入廉價新時代

最新研究中，科學家研發出了一種制造碳納米管的新方式，讓納米管的金屬性和半導體性之間的平衡達到了最優化。新納米管網絡中包含有直的、相對較長（10微米）的納米管（其中30%是金屬），而且，新網絡的納米管之間Y形接口比X形接口多，其電阻也更低。

做出這一發現的是日本名古屋大學的Yutaka Ohno教授、芬蘭阿爾托大學的Esko I. Kauppinen教授及其研究團隊，并且制造出了能處理順序邏輯的集成電路，這是迄今為止首個基于碳納米管的順序邏輯集成電路。在該電路中，輸出值不僅取決于當前的輸入值，也取決于歷史輸入值，這使其具有存儲或者記憶能力。

他們認為，如果能順利實現這種碳納米管塑料基底制造技術，半導體企業就能以最低的成本生產出電子紙等柔性電子產品，從而開創廉價電子產品新時代。 在我們這個信息爆炸的社會，柔性手機、電子紙等可彎曲的輕型設備日漸流行，關注度也越來越高，不過它們需要的柔性電子零件制造難度都很高，自然就非常昂貴。

近年來，傳導性能、化學穩定性出色的碳納米管被更多地用于晶體管基底，然而，盡管制造納米管薄膜晶體管的工藝取得了很大進步，但是這些晶體管的功能性還無法和單個納米管晶體管相比，因為納米管的屬性會在加工過程中消退。

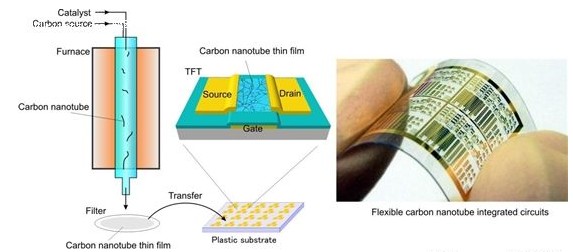

現在發現的新方法則在大氣壓力氣體中生長納米管，然后使用過濾器收集，成果就是一塊薄膜，然后從過濾器轉移到塑料上，能在幾秒鐘內提供一個干凈的薄膜。整個工藝還使用了一種R2R的快速制造技術。
