- 覆蓋從10 MHz到110 GHz整個頻率范圍
- 寬動態范圍、高功率輸出、快測量速度
- 工作頻率覆蓋可高達500GHz范圍內的任意頻段
- 具有變頻特性下的脈沖測量功能
- 車載雷達和汽車輔助泊車系統
- 通用雷達應用
- 高速點對點通信系統
羅德與施瓦茨公司憑借新的高端矢量網絡分析儀進一步加強了其在測試與測量領域中的地位。R&S ZVA110 覆蓋從10 MHz到110 GHz整個頻率范圍。其極寬的動態范圍，極高的功率輸出與極快的測量速度，是各類毫米波有源和無源器件測量的理想之選。羅德與施瓦茨公司的毫米波變頻器更使R&S ZVA110可以應用于超過110 GHz的頻率范圍，達到500 GHz。另外R&S ZVA110還具有變頻特性下的脈沖測量功能。
R&S ZVA110可以在10 MHz到110 GHz的連續頻率范圍內進行兩端口特性的測量。 該矢量網絡分析儀是諸如以下應用的理想之選：車載雷達和汽車輔助泊車系統（77 GHz），通用雷達應用（如，94 GHz）或者高速點對點通信系統（79/80 GHz）等。從事毫米波頻段（如，毫米波成像等）的研究或研發的工程師也將受益于R&S ZVA110出色的性能。

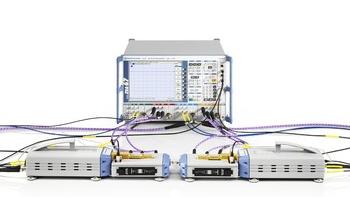

Front view of R&S ZVA110 network analyzer from Rohde & Schwarz基于四端口矢量網絡分析儀 R&S ZVA67（其測量頻率范圍高達67 GHz），再結合兩個具有電子功率控制功能的變頻模塊，從而使R&S ZVA110覆蓋10 MHz~110 GHz的頻率范圍。
變頻模塊中的電子衰減器使ZVA110即使在70 GHz以上的頻率，也可以輕松完成功率校準和功率掃描，以及放大器壓縮點等測量。取決于應用的不同，被測件可通過1 mm波導接口或直接通過晶圓探針進行連接。 基本單元R&S ZVA67具有4個測量端口，內部4個獨立激勵源，8個測量接收機。這樣的結構為多端口的放大器，混頻器和平衡器件的測試提供了更多的便利。R&S ZVA110也可以以極高的分辨率測量極窄的脈沖信號（12.5ns，脈沖波形測模式）。
羅德與施瓦茨公司的矢量網絡分析儀很好地采用了模塊化的設計理念，用戶可以結合各自的應用合理地選擇各類選件和附件，從而節省大量的資金投入。例如，可以通過羅德與施瓦茨公司的各類毫米波變頻器，將其工作頻率覆蓋至高達500GHz范圍內的任意頻段。
羅德與施瓦茨公司現在開始提供其新的矢量網絡分析儀 R&S ZVA110。
