      僅用幾分錢就能降低電磁干擾的設計

      發布時間:2013-03-06 責任編輯:abbywang

      【導讀】一般來說SMPS開關頻率變化范圍在中心頻率的5%之內很合適,如何用最簡單的手段來設計改造你的產品呢?下面告訴你用區區幾分錢的成本就能實現它的方法。

       把SMPS開關頻率設計成非固定,讓其圍繞某個頻率附近不斷變化,那么其EMC電磁波普將會擴散開去,將不會在開關頻率及其倍頻處產生很大的尖峰。

      圍繞中心頻率的范圍不能太大,太大則會讓系統調節性能變差。一般來說頻率變化范圍在開關中心頻率的5%之內很合適。舉例:一個100KHZ的SMPS,頻率抖動范圍在97.5--102.5khz,如今較多的新型IC內部集成了頻率抖動功能,但是絕大多數,包括諸如UC3843,L4891等經典IC都沒這個功能。

      那么如何用最簡單的手段來設計改造你的產品呢?下面告訴你用區區幾分錢的成本就能實現它。

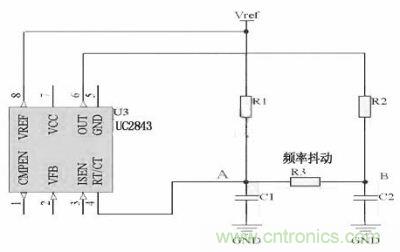

      上圖1(對于用RT/CT振蕩來實現開關頻率的IC,比如UC4843):

      對于用RT/CT振蕩來實現開關頻率的IC,比如UC4843
      圖1:對于用RT/CT振蕩來實現開關頻率的IC,比如UC4843

      簡單加3顆元件,原理:PWM輸出方波,這個占空比不是一成不變的,是根據負載,電源電壓,溫度等很多因素影響的。R2,C2是一個簡單的平滑濾波電路,其平均電壓跟隨PWM占空比而變化。通過R3接到R1,C1振蕩器中,從而微量的調節其振蕩頻率,實現頻率抖動功能。

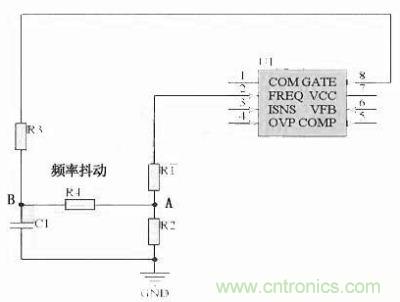

      圖2(對于采用單顆鏡像電阻設定頻率,比如IR1150):

      對于采用單顆鏡像電阻設定頻率,比如IR1150
      圖2:對于采用單顆鏡像電阻設定頻率,比如IR1150

      這類IC簡化了振蕩器,通過外部一顆鏡像電阻來控制內部振蕩器的頻率,可以把這個電阻一分為二,如圖中的R1,R2。同樣B點電壓也是跟隨PWM占空比變化而變化的,通過R4接入R1,R2中,從而改變鏡像電阻的電流值,也起到改變頻率的功效,PS:IR1150是PFC控制IC,PWM占空比是時刻變化的,所以此結構能非常高效的實現頻率抖動。也可以通過其它外部信號,比如交流電源等變化量來控制頻率。

      很簡單的電路,非常低廉的成本,能讓你收獲巨大的成效,輕松降低10db的電磁干擾。
