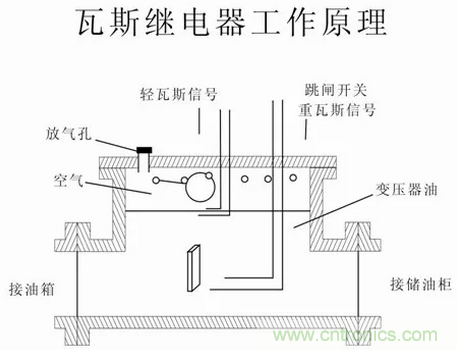

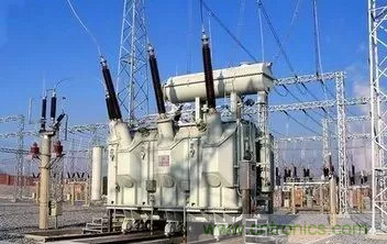

1、輕瓦斯動作原理：



輕瓦斯動作是由于氣體聚集在朝下的開口杯內使開口杯在變壓器油浮力的作用下，上浮接通繼電器，發出報警，反應變壓器內故障輕微，變壓器油受熱分解產生了氣體。





2、重瓦斯動作原理：



重瓦斯是由于變壓器內部發生嚴重故障時，產生強烈的瓦斯氣體，使變壓器的內部壓力突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使干簧觸點接通，跳閘回路接通斷路器跳閘。

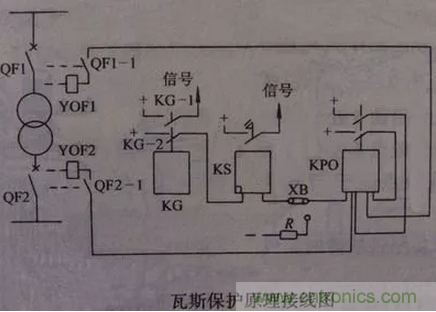

變壓器瓦斯保護的主要元件就是瓦斯繼電器，它安裝在油箱與油枕之間的連接管中。當變壓器發生內部故障時，因油的膨脹和所產生的瓦斯氣體沿連接管經瓦斯繼電器向油枕中流動。若流動的速度達到一定值時，瓦斯繼電器內部的擋板被沖動，并向一方傾斜，使瓦斯繼電器的觸點閉合，接通跳閘回路或發出信號，如圖所示：瓦斯繼電器KG的上觸點接至信號，為輕瓦斯保護；下觸點為重瓦斯保護，經信號繼電器KS、連接片XE起動出口中間繼電器KOM，KOM的兩對觸點閉合后，分別使斷路器QF1、QF2、跳閘線圈勵磁。跳開變壓器兩側斷路器，即：



直流+ → KG → KS → XE → KOM → 直流-，起動KOM。

直流+ → KOM → QF1 → YT → 直流-，跳開斷路器QF1。

直流+ → KOM → QF2 → YT → 直流-，跳開斷路器QF2。

再有，連接片XE也可接至電阻R，使重瓦斯保護不投跳閘而只發信號。







1、運行中變壓器輕瓦斯動作后處理：



1）匯報值長，聯系檢修人員，加強運行監視。

2）立即對變壓器進行外部檢查：是否漏油，油位是否過低，油溫、繞組溫度是否升高，變壓器是否過負荷，變壓器運行聲音是否異常，保護裝置或二次回路是否有故障，瓦斯繼電器是否有氣體并判斷氣量和顏色。



3）若瓦斯繼電器內有氣體，記錄氣量并鑒定顏色是否可燃，取樣氣樣和油樣色譜分析。

4）若色譜分析判斷為空氣，則變壓器仍可運行；若氣體為可燃的，說明變壓器故障，必須停止運行；若氣體不可燃，但不是空氣，進行嚴密監視，如色譜分析超過正常值，經判斷變壓器故障，則停止運行。



5）必要時還可以檢查油的閃光點，若閃光點較過去降低5℃以上，則說明變壓器故障，必須停止運行。



6）注意瓦斯信號發出的間隔時間，如逐次縮短，則 表示變壓器可能跳閘，此時禁止將瓦斯保護停用或改投信號，并匯報值長。





2、運行中變壓器重瓦斯動作或輕、重瓦斯同時動作的處理：



1）匯報值長，聯系檢修。

2）檢查變壓器差動保護、速斷保護或其它動作于跳閘的后備保護是否同時動作。

3）檢查瓦斯保護是否正確動作，保護裝置、二次回路有無故障，判斷是否由于區外故障引起誤動。

4）檢查油位、油溫、繞組溫度、防爆門、套管、焊縫是否異常。

5）通知檢修采集油樣與氣樣進行分析，已鑒定變壓器內部是否故障。

6）在重瓦斯保護的動作原因未查清前，不得合閘送電。
