      通俗易懂談上拉電阻與下拉電阻

      發布時間:2016-06-20 責任編輯:susan

      【導讀】百度一下上拉電阻與下拉電阻,一堆一堆的解釋就出來了,不過,好像沒有一個能解釋的通熟易懂,可能是寫解釋的人水平太高了,說的話小編也聽不懂。我來給你來點通熟易懂的解釋吧,保證你看懂!

      上拉電阻與下拉電阻用在什么場合?

      答:用在數字電路中,存在高低電平的場合。

      上拉電阻與下拉電阻怎么接線?

      上拉電阻:電阻一端接VCC,一端接邏輯電平接入引腳(如單片機引腳)

      下拉電阻:電阻一端接GND,一端接邏輯電平接入引腳(如單片機引腳)

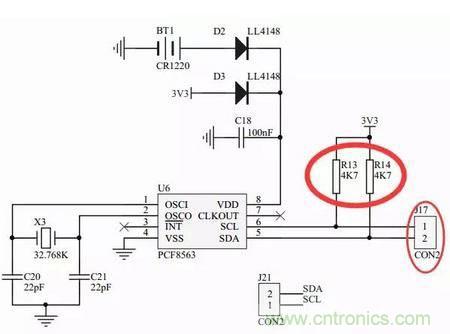

      如上圖,R13和R14,一端接到了3.3V,一端通過J17連接到單片機引腳,這兩個電阻就是上拉電阻。

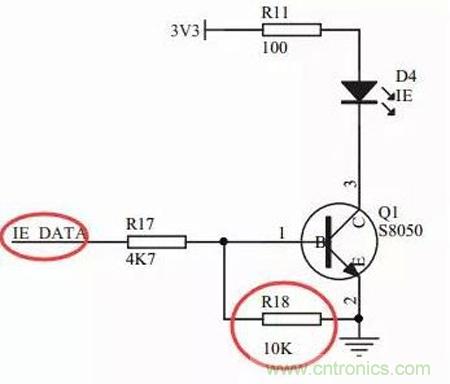

      如上圖,R18的一端連接到了GND,一端連接到了單片機的引腳(只不過是串了一個電阻后連接到了單片機引腳)。所以這個就是下拉電阻。

      上拉電阻和下拉電阻有什么用?

      提高驅動能力:

      例如,用單片機輸出高電平,但由于后續電路的影響,輸出的高電平不高,就是達不到VCC,影響電路工作。所以要接上拉電阻。下拉電阻情況相反,讓單片機引腳輸出低電平,結果由于后續電路影響輸出的低電平達不到GND,所以接個下拉電阻。

      在單片機引腳電平不定的時候,讓后面有一個穩定的電平:

      例如上面接下拉電阻的情況下,在單片機剛上電的時候,電平是不定的,還有就是如果你連接的單片機在上電以后,單片機引腳是輸入引腳而不是輸出引腳,那這時候的單片機電平也是不定的,R18的作用就是如果前面的單片機引腳電平不定的話,強制讓電平保持在低電平。

      再這么解釋一下吧,如果IE_DATA那個地方,不連接任何引腳,那么由于R18的下拉作用,IE_DATA就是低電平,所以三極管就不會導通。
