發光二極管 (LED) 照明市場增長迅猛，在一定的程度上這得益于其高能效、壽命長、高耐久性以及低維護性等優點。照明系統設計人員、產品制造商及最終用戶面對一個新問題，即與所有電子產品一樣，LED 燈串及電源很容易受到瞬態電壓、電涌及其他電子威脅帶來的損害。
通常，LED 設計為 5 至 20 個串聯成燈串。單個 LED 出現故障往往會導致整個燈串無法正常工作。在街燈或機場跑道照明應用中，燈串出現故障會導致燈光變暗或無照明，從而造成安全隱患。在戶外 LED 展示廣告牌中則會出現盲區，從而造成收入損失。對于戶外應用而言，在任何情況下， LED 燈串故障通常意味著高昂的維護成本。
特別是在戶外應用中，LED 故障的常見原因是由附近雷擊所引起的靜電放電 (ESD) 導致的。在交通控制及照明、安全或其他重要應用中，不允許發生故障。
下面是交互式電路圖，其中新的 Littelfuse PLED 系列通過將一串 LED 中單個 LED 發生故障而導致的影響最小化，從而為 LED 照明設計提供了進一步的可靠性、低維護性并延長其使用壽命。

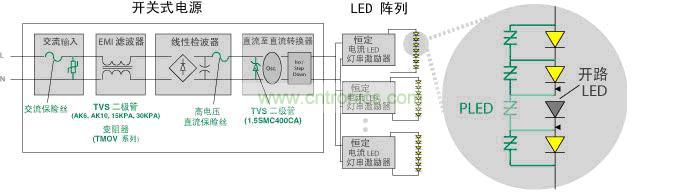

圖題：LED交互式電路圖
圖中 5 個綠色應用解決方案 可查看使您的 LED 照明解決方案全面受益的產品選項
http://m.gdnengbo.cn/ads/cntads/banner_id/466/from/alone
LED 保護器 - 當燈串中的一個甚至多個 LED 發生開路故障時，開路 LED 保護器裝置 (PLEDx) 可提供電子開關分流路徑。 這保證剩下的照明陣列可繼續正常工作，從而為某些應用（如路旁警示燈、街燈、前燈、飛機跑道等）提供了高可靠性的照明功能。該 PLED 裝置與 1 瓦、2 瓦及 3 瓦 LED 兼容。 該裝置提供兩種表面貼裝，即標準 DO-214AA 及方形扁平無引腳封裝 (QFN)。 QFN 的小尺寸、芯片級封裝 (CPS) 對于密集電路板應用是理想之選。
Littelfuse PLED 系列是電壓觸發的電子分流裝置，當單個 LED 發生開路故障時可進行電流分流。 任何單個 LED 發生開路故障時，PLED 裝置可確保燈串中的其他 LED 繼續正常工作。 PLED 裝置同樣可保護由 ESD（靜電放電）及雷電沖擊帶來的影響。 PLED 裝置專為高亮度戶外 LED 照明應用（廣告及紅綠燈、道路/人行道/跑道照明、飛機及緊急照明等）打造，可滿足對可靠性及較低維護性的需求。
在未接通的情況下，PLED 僅通過數微安培的電流，因此不會影響整個電路。在觸發狀態下，它將承載燈串的全部電流并產生約 1.3 伏的電壓降。
PLED 裝置有助于保護 LED 免受附近雷擊和 ESD 影響造成的浪涌。此外，PLED 包含的反向電流二極管可在電源的正負極接反時保護 LED 燈串。
PLED 裝置通常與燈串中的每個 LED 連接，但也可提供連接 2 個甚至 3 個 LED 的組件。雖然這有助于降低保護成本，但是當 1 個 LED 發生故障時會導致 1 個以上的 LED 熄滅。
PLED（開路 LED 保護器）的功能
標稱 3V 正向特性，兼容 1 瓦、2 瓦及 3 瓦 LED
電源循環后自動復位
兼容高達 10KHz 的 PWM 調光速度
提供 DO-214 AA 及芯片級 QFN 封裝
單個 PLED 可保護最多 4 個高亮度 LED，更低的成本帶來更高的可靠性
反向電池/電源電極保護
靜電放電 (ESD) 保護
LED 燈串開路 LED 保護
http://m.gdnengbo.cn/ads/cntads/banner_id/467/from/alone
與其它電路保護技術相比有何不同？

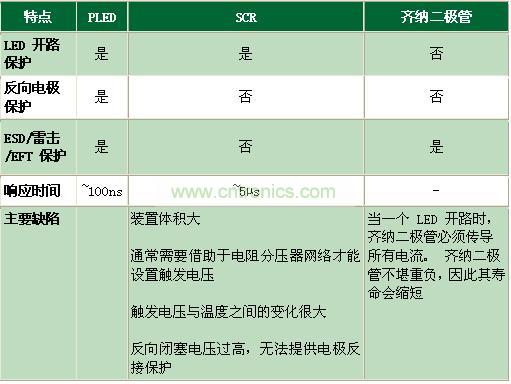

圖題：LED與其他電路保護的區別
PLED 能夠提供 LED 開路保護；SCR 也能提供該保護，但齊納二極管不提供，因為燈串電流會導致齊納二極管過載并縮短其使用壽命。
PLED 提供電極反接保護，而 SCR 和齊納二極管則不提供。
PLED 和齊納二極管均提供 ESD/雷擊保護，而 SCR 則不提供。
