      如何快速調整DAC輸出電壓范圍

      發布時間:2023-10-30 責任編輯:lina

      【導讀】DAC的全稱為Digital to Analog Converter,即數字模擬轉換器。它是一種將數字信號轉換成模擬信號的電路,例如將數字音頻信號轉換為聲音輸出,或者將數字圖像信號轉換為可顯示的圖像。DAC也可用于控制電機、電阻、電容等元件的輸出量,實現精密調節和控制。


      DAC的全稱為Digital to Analog Converter,即數字模擬轉換器。它是一種將數字信號轉換成模擬信號的電路,例如將數字音頻信號轉換為聲音輸出,或者將數字圖像信號轉換為可顯示的圖像。DAC也可用于控制電機、電阻、電容等元件的輸出量,實現精密調節和控制。在工業現場,例如PLC或者模擬IO口應用中,DAC能夠在不同通道上設置不同輸出范圍,對控制非常有利,這樣用戶就能夠利用完整的16位數字碼范圍(0至65,535),而不用考慮DAC的輸出范圍。本文以ADI AD5362為例,介紹快速調整不同通道輸出電壓范圍的方法。

      ADI AD536介紹

      下圖(圖1)為AD5362內部框圖,它是一款集成8通道16位的DAC,它提供的緩沖電壓輸出范圍為基準電壓源的4倍,各DAC的增益和失調可以獨立進行調整,以消除誤差。該器件分成兩組,每組4個DAC,具有更高的靈活性,且每組的輸出范圍可單獨通過一個偏移DAC調節。


      如何快速調整DAC輸出電壓范圍

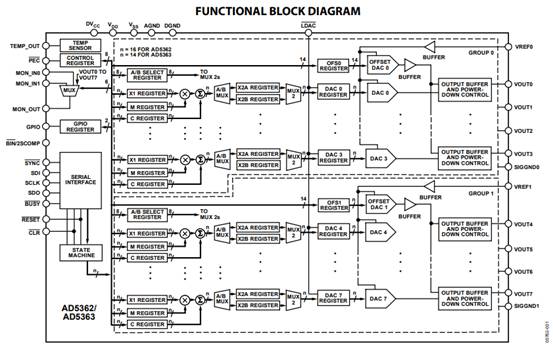

      圖1 AD5362內部框圖


      利用基準電壓選擇輸出范圍

      根據AD5362的描述,我們了解到器件內部DAC0-DAC3使用一個基準源VREF0,DAC4-DAC7使用另外一個基準源VREF1,所以可以利用不同的基準電壓值來實現不同的DAC輸出范圍,如下圖(圖2)所示:


      如何快速調整DAC輸出電壓范圍

      圖2 分別使用獨立的基準源產生不同的DAC輸出范圍


      使用OFFSET寄存器改變輸出范圍

      選擇確定的基準電壓源之后就可以選擇DAC的電壓輸出范圍,比如選擇5V 基準源的時候,DAC的默認輸出電壓范圍是±10V;選擇2.5V基準源的時候,DAC的默認輸出電壓范圍是±5V。可以看出DAC的默認輸出擺幅是以0V為中心的,但是在某些情況下,如果我們想改變DAC輸出電壓偏移點該怎么做呢?

       AD5362內部有兩個OFFSET寄存器:OFS0和OFS1。OFS0控制DAC 0至DAC 3的偏移,OFS1控制DAC 4至DAC 7的偏移。AD5362內部偏移DAC是14位的且默認值為0X2000,也就是8,192,跨度為基準電壓值的四倍。用戶理論上最多可以將輸出范圍上移或下移10V,不過輸出只能在電源和裕量要求的限制范圍內調整。

      在使用2.5V電壓基準的時候,±5V標稱輸出可以發生偏移,產生?10V至 0V或0V至+10V輸出。但是使用5V基準電壓時,產生±10V標稱輸出,卻無法利用偏移DAC寄存器產生0V至+20V輸出,因為這超出了電源和裕量限制。DAC輸出電壓由以下公式決定,值得注意的是OFFSET寄存器是14位的,AD5362本身是16位的,所以需要將OFFSET_CODE乘以4。VSIGGND為相關SIGGND引腳上的電壓,通常為0V。


      如何快速調整DAC輸出電壓范圍


      在實際使用中,我們通常根據需要獲得的Vout電壓反推出0FFSET_CODE,如下圖(圖3)所示,在給定5V基準電壓源的時候,正常輸出電壓范圍是±10V,而我們想要獲得-8V-12V電壓,65535對應12V電壓輸出,因此反推出OFFSET_CODE是6553(0X1999)。


      如何快速調整DAC輸出電壓范圍

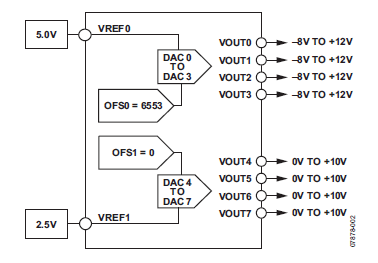

      圖3 利用偏移寄存器調整DAC輸出范圍


      使用增益寄存器M和失調電壓寄存器C調整輸出電壓范圍

      從上圖(圖1)內部框圖中我們可以看出AD5362的每一個通道都有增益寄存器以及失調電壓寄存器,正常來講AD5362的輸出和輸入呈現線性關系:Y=MX+C。其中Y為輸出,X為輸入,M為增益寄存器值,也就是斜率,默認為1(65535),C為失調電壓寄存器,默認為0(32768)。M和C寄存器均是16位的,所以1LSB對應的電壓位:4*VREF/65535。

      下面我們通過一個例子來說明M和C寄存器的作用:假如現在我們準備使用AD5362產生±8V,正常來講使用4.096V的基準電壓源是最合適的(產生±8.192),但是仍然有0.384V的電壓是我們使用不到的。為了最大程度上使用DAC的輸出動態范圍,我們可以改變C寄存器,增加0.192V失調電壓,將-8.192V電壓變成-8V,即:0.192V/1LSB=768LSB。

      負電壓移動時,理論上正電壓8.192V電壓也將增加0.192V失調電壓,但這樣得到的結果并不是我們想要的,所以需要調整斜率M,將16.384V變成16V,即:65535*(16/16.384)=63999。此時我們只要將M寄存器的值調整為63999即可,對于0至65,535范圍內的DAC碼,輸出電壓在±8V之間。

      總結

      本文以ADI AD5362為例,介紹了調節DAC輸出電壓范圍的幾種方式,這些方式同樣適用于AD5362的系列姊妹產品AD5360、AD5361和AD5363。在給定的基準電壓源下靈活的使用OFFSET寄存器、M、C寄存器或者三者配合使用可以非常完美的輸出您想要的電壓范圍。欲了解關于更多ADI產品和方案信息,請與駿龍科技當地的辦事處聯系,或發送郵件至inquiry.cytech@macnica.com,駿龍科技公司愿意為您提供更詳細的技術解答。

      參考資料:

      AD5362 數據手冊和產品信息

      (來源:駿龍電子公眾號,作者:陸聰)
