      帶你了解晶體管的電流放大原理及輸出特性曲線

      發布時間:2019-05-14 責任編輯:lina

      【導讀】最近總結一下晶體管的一些基本知識,包含內容有晶體管的電流放大原理、輸出特性曲線、主要參數,本文介紹的內容,適合新手學習,就類似于筆記記錄。

      最近總結一下晶體管的一些基本知識,包含內容有晶體管的電流放大原理、輸出特性曲線、主要參數,本文介紹的內容,適合新手學習,就類似于筆記記錄。

      晶體管的基本放大電路

      帶你了解晶體管的電流放大原理及輸出特性曲線

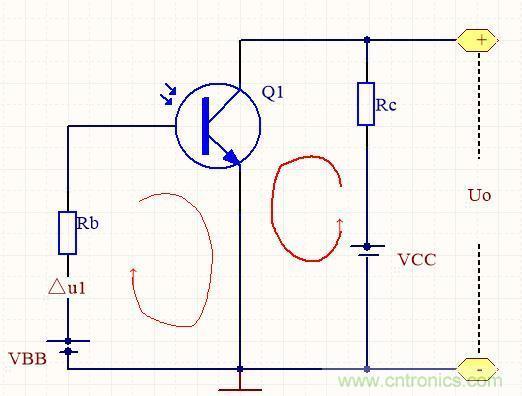

      基本共射放大電路

      共射放大電路回路組成

      輸入回路:△u1是輸入電壓信號,經過Rb接入基極和發射極回路

      輸出回路:放大后的信號在集電極和發射極回路

      發射極為兩個回路共用端,所以稱為共射放大電路

      晶體管工作在放大狀態的外部條件:發射結正向偏置,集電結反向偏置

      為此我們需要基極電源VBB,集電極電源VCC,且VCC>VBB。

      晶體管放大作用體現:很小的基極電流可以控制很大的集電極電流。

      IE:發射結電流

      IB:基極電流

      IC:集電極電流

      關系:IE=IB+IC

      共射電流放大系數
      一般認為:

       帶你了解晶體管的電流放大原理及輸出特性曲線

      電流放大關系公式

      晶體管共射特性曲線
      1.輸入特性曲線

      描述特性:管壓降Uce一定時,基極電流iB與發射結壓降Ube之間的函數關系

       帶你了解晶體管的電流放大原理及輸出特性曲線

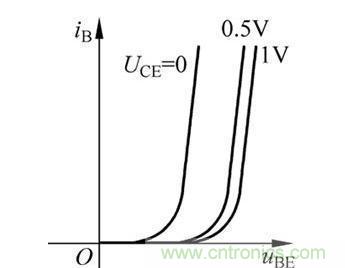

      晶體管輸入特性曲線

      發射結與集電結并聯時(Uce=0),就是一個二極管狀態,與PN結伏安特性曲線類似

      對于確定的Ube,當Uce增大到一定值后,ic將不再增大,也即是ib基本不變。

      2.輸出特性曲線

      描述特性:基極電流Ib一定時,集電極電流Ic與管壓降Uce之間的函數關系。

       帶你了解晶體管的電流放大原理及輸出特性曲線

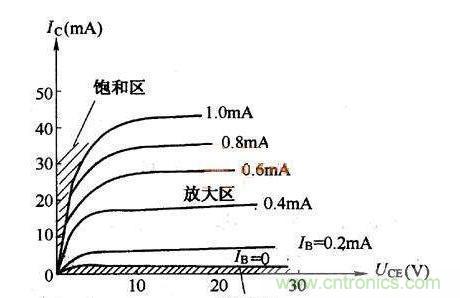

      晶體管輸出特性曲線

      對于不同的Ib,都有一個對應的曲線

      當Uce增大時,ic隨即增大,而當Uce增大到一定數時,集電結電場足以將基區非平衡少子的絕大部分收集到集電區,此時ic不再明顯增大,也就是說,ic基本僅決定與ib。

      晶體管三個工作區域
      截止區:發射結電壓小于開啟電壓且集電結反向偏置。共射電路中:Ube≤Uon且Uce>Ube,也就是基極電壓太小。
      放大區:發射結正向偏置且集電結反向偏置。共射電路中:Ube>Uon且Uce≥Ube。此時ic基本僅決定與ib,與Uce無關,此時就用基極電流控制了集電極電流。
      飽和區:發射結與集電結都處于正向偏置。共射電路中:Ube>Uon且Uce<Ube。此時ic除了與iB有關外,明顯隨著Uce增大而增大。實際電路中判斷晶體管飽和時:如果晶體管Ube增大時,即iB增大,但是ic基本不變,即說明晶體管進入了飽和區。

      晶體管溫度特性曲線

       帶你了解晶體管的電流放大原理及輸出特性曲線

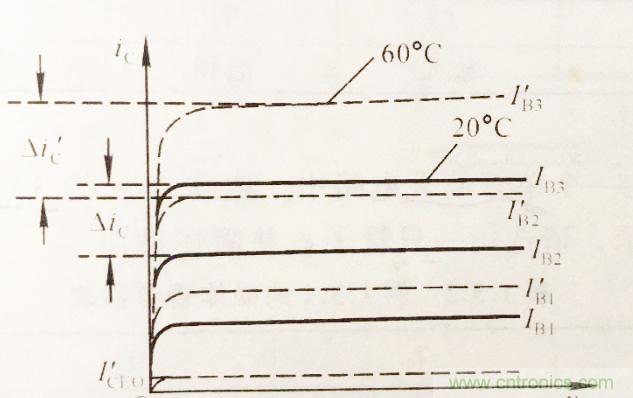

      溫度對晶體管輸出特性的影響

      實線是20℃時的特性曲線,虛線是60℃的特性曲線,可以看出,溫度升高,集電極電流增大。

      集電極耗散功率增大,當硅管溫度大于150℃,鍺管溫度大于70℃時,管子性能就會損壞,所以對于大功率管,需要注意溫升測試并且選用合適的散熱器。

      極間反向擊穿電壓
      定義:晶體管某一極開路時,另外兩個電極允許加的最高反向電壓

      U(BR)CBO:發射極開路時集電極-基極之間的反向擊穿電壓。

      U(BR)CEO:基極開路時集電極-發射極之間的反向擊穿電壓。

      U(BR)EBO:集電極開路時發射極-基極之間的反向擊穿電壓。

      結構圖與實物圖

       帶你了解晶體管的電流放大原理及輸出特性曲線

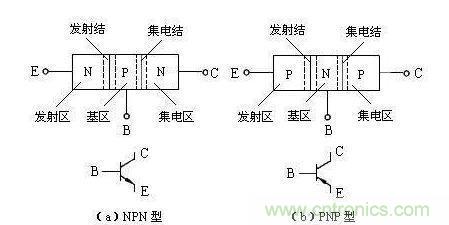

      晶體管結構示意圖

       帶你了解晶體管的電流放大原理及輸出特性曲線
      晶體管實物圖
