由于對輸出輸入電信號良好的抑制作用，光電耦合器被大量應用在電子電路設計中，并成為目前種類最多的光電器件之一，因此光電耦合器也有非常多不同的應用電路。在本文當中，小編將為大家介紹關于光電耦合器中的開關電源應用電路。

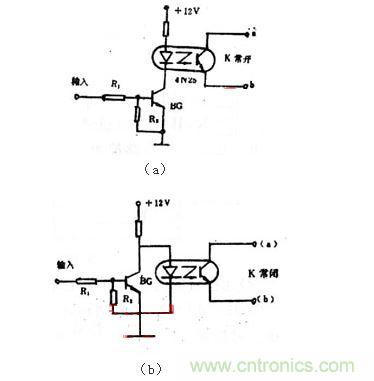

圖1



對于開關電路，往往要求控制電路和開關電路之間要有很好的電隔離，這對于一般的電子開關來說是很難做到的，但采用光電耦合器就很容易實現了。圖1中所示電路就是用光電耦合器組成的簡單開關電路。



在圖中，當無脈沖信號輸入時，三極管BG處于截止?fàn)顟B(tài)，發光二極管無電流流過不發光，則a、b兩端電阻非常大，相當于開關“斷開”。當輸入端加有脈沖信號時，BG導通，發光二極管發光，則a、b兩端電阻變得很小，相當于開關“接通”。故稱無信號時開關不通，為常開狀態。



圖1中所示電路則為“帶閉”狀態，因?yàn)闊o(wú)信號輸入時，雖BG截止，但發光二極管有電流通過而發光，使a、b兩端處于導通狀態，相當于開關“接通”。當有信號輸入時，BG導通，由于BG的集電結壓降在0．3V以下，遠小于發光二極管的正向?qū)妷?，所以發光二極管無電流流過不發光，則a、b兩端電阻極大，相當于開關“斷開”，故稱“常閉”式。



可見，開關a、b端在電路中不受電位高低的限制，但在使用中應滿足a端電位為正，b端為負，并使U&ab＞3V為好，同時還應注意Uab應小于光電三極管的BVceo。



依據圖1的原理，光電耦合器可以組成如圖1中、（b）等多種形式。

圖2



圖中2（a）為單刀雙擲開關電路，其中外接二極管D的作用，是保證輸入正脈沖信號時“od”組接通，“ob”組關斷。圖2中為雙刀雙擲開關電路，無輸入信號時，BG截止，“ob”與“od”組斷開，“oa”與“oc”組接通；BG導通（即有信號輸入時），“ob”與“od”組接通，而“oa”與“oc”組斷開。它們適于自動控制和遙控設備中使用。
