      工程分享:如何通過一個差分接口來延長SPI總線?

      發布時間:2015-05-07 責任編輯:sherry

      【導讀】本文將介紹如何通過一個差分接口來延長串行外設接口 (SPI) 總線,而這可以應用在支持遠程溫度或壓力傳感器的系統的設計。
      差分接口
      在SPI應用中,主控器件和受控器件間的距離相對較近,而信號也通常不會傳遞到印刷電路板 (PCB) 之外。SPI信號類似于單端、晶體管-晶體管邏輯 (TTL) 信號,根據應用的不同,運行速率可高達100Mbps。一條SPI總線由四個信號組成:系統時鐘 (SCLK) ,主器件輸出從器件輸入 (MOSI) ,主器件輸入從器件輸出 (MISO) 和芯片選擇 (CS) 。主控器件提供SCLK,MOSI和CS信號,而受控器件提供MISO信號。圖1顯示了一條標準SPI總線的總線架構。

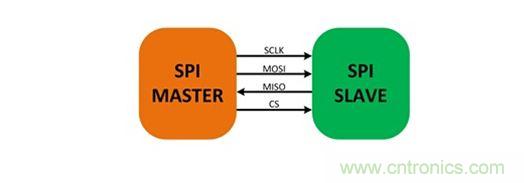

      SPI 總線
      圖1:SPI 總線

      如果用戶需要將SPI信號從你的微控制器或數字信號處理器 (DSP) 上發送到電路板以外的遠程電路板(包含一個模數轉換器 (ADC),一個數模轉換器 (DAC) 或是其它器件)上,該怎么辦呢?

      由于以下幾個原因,這種操作是具有一定挑戰性的。

      首先由未端接信號線路所導致的反射會嚴重影響信號完整性。而傳輸介質的特性阻抗和端接阻抗差異很大,會導致總線上的阻抗不匹配。其結果將會是從總線一端放射到另一端的能量駐波,從而導致通信誤差。電磁干擾 (EMI) 也是一個問題,其原因是SPI信號的高頻部分向外放射,導致此信號與鄰近信號的混同的。

      不過這里有一個簡單的解決方法:使用差分信號。諸如SN65LVDT41和SN65LVDT14的差分收發器接收SPI信號,并將它們轉換為低壓差分信令 (LVDS) 。由于其抗噪性和帶寬,LVDS在SPI應用中可以運轉良好。一篇之前的《獲得連接》博客之前有一篇文章論述了LVDS的基本原理和優勢;點擊這里查看這篇文章。

      SN65LVDT41和SN65LVDT14的架構可以使整條SPI總線轉化為支持LVDS:同一方向上用于MOSI,SCLK和CS信號的4個收發器,相反方向上用于MISO信號的1個收發器。LVDS芯片組也具有內置端接帶來的額外優勢,應用簡單,還可以減少電路板空間本就非常寶貴的應用中的組件數量。圖2顯示的是使用上述芯片組的一個已擴展SPI總線架構的組成結構。這個實現方式并不要求必須使用5類屏蔽雙絞線 (STP) ,但是如果使用此類線纜的話,會使這種架構的實現方式更加簡單。

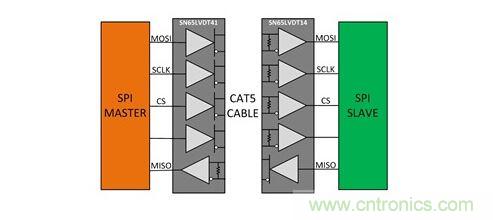

      已擴展SPI總線
      圖2:已擴展SPI總線
      [page]

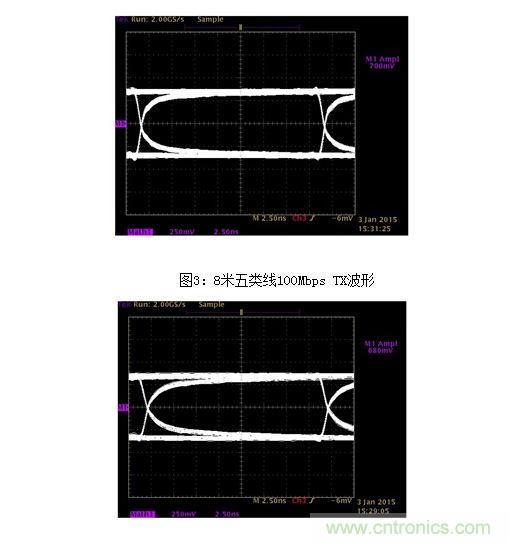

      圖3,4和5顯示了SN65LVDT41和SN65LVDT14發射器在數倍于五類線的長度上發射速度為100Mbps時的性能。SN65LVDT41和SN65LVDT14內的接收器支持200mV輸入耐受閥值,處于這些距離和速度下的發射器可以輕松符合這一耐受閥值。
      15米五類線100Mbps TX波形
      圖4:15米五類線100Mbps TX波形

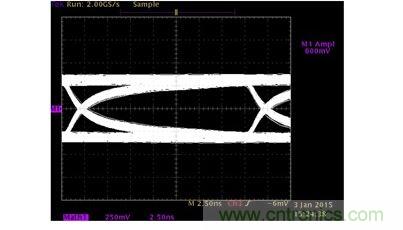

      25米五類線100Mbps TX波形
      圖5:25米五類線100Mbps TX波形

      您可以在德州儀器在線支持社區的“接口/時鐘”板塊查找接口設計常見問題;閱讀已使用過TI接口產品的工程師撰寫的帖子,或者創造出能夠滿足您特定應用需求的辦法或思路;如果您還未實現連接,您可以使用TI廣泛的接口產品組合進行連接,此產品組合包括大范圍的接口標準和應用并將它們連接在一起。
