      一步到位:如何用Cadence軟件完成PCB封裝?

      發布時間:2014-04-22 責任編輯:xiongjianhua

      【導讀】在PCB設計中,Cadence軟件一大難點就是Pcb封裝的繪制,封裝是完成電路設計的重要步驟,對于初學者很容易在此處耗光整個軟件學習的積極性,但Cadence的強大不能因為一點困難而 就此放棄,所以需要尋找一種一步到位的PCB封裝制作方式。下面就讓我們一起來學習一下PCB封裝是怎么一步到位的?

      Cadence軟件一大難點就是Pcb封裝的繪制,很多次接觸此軟件都止步于此,一個完整的封裝不僅需要理解很多概念而且需要多個模塊共 同完成,盡管這個過程透著專業與規范,但是對于初學者很容易在此處耗光整個軟件學習的積極性。相比較Altium Designer就比較人性化,不僅有大量自帶封裝,而且繪制相對簡單,這也是很多人選擇AD的一個重要原因。

      Mentor Graphics IPC-7351 LP Wizard(LP Wizard)一款基于IPC-7351標準的封裝制作軟件。

      IPC-7351標準為電子制作、PCB設計、PCB印刷,PCB板生產、PCB設計封裝標準,覆蓋所有類型的無源及有源器件件的焊盤圖形設計,包括電阻器、電容器、MELFS、TSSOPS、QFPS、球形陣列封裝、方形扁平無引腳封裝、小外形無引線封裝等。

      所以LP Wizard是當之無愧的解決Cadence封裝制作難題的首選。


      封裝制作步驟(以STC90C51RC為例):

      1、選擇Calculate->SMD Calculator


      2、選擇QFP類型


      [page]
      3、按芯片手冊數據填寫尺寸信息,點擊OK

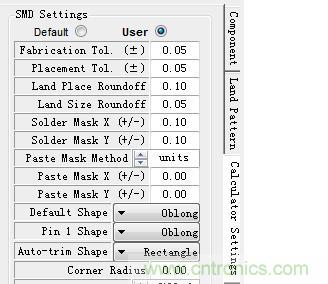

      4、點擊Calculator Settings(豎排字),選User將Solder Mask X及Y改為0.1(一般阻焊層比焊盤大0.1mm)

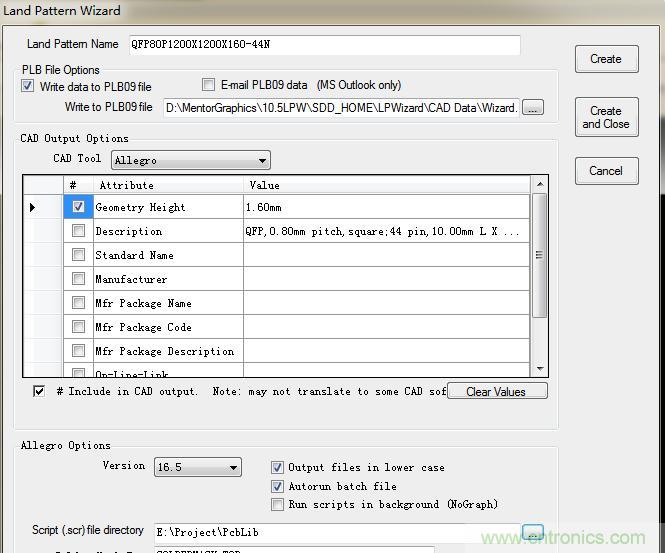

      5、點擊Wizard,CAD Tool 選擇Allegro,設定封裝存放路徑


      6、Create,封裝自動完成。


      LP Wizard自動打開Cadence軟件,使用Cadence自身軟件繪制封裝,所以封裝絕對可用。當然,使用此軟件制作封裝僅為了更快的進行下一步 Cadence軟件學習,降低軟件學習中止的概率,為了更好的理解封裝細節,在軟件學習后期仍然有必要對封裝制作做進一步學習。
