現在不少人已經擁有2臺以上的電腦，一般家有幾臺電腦的人應該也有不少，但是很多的人都只會擁有一套音響設備專門給電腦使用，需要切換到第二臺電腦的時候需要將線拔出來再插到另外一臺電腦上，這樣感覺非常不方便。或者有時候電腦上想從使用音箱變成使用耳機，這樣的轉換過程也需要重新接線，也是比較麻煩。對于這些問題其實只需要一個簡單的分配器就可以解決。

制作一個音頻分配器其實成本也是非常低，只要動手能力強的手可以制作，這個分配器設計思路是使用一個雙路開關來控制2個入選的選擇，使得可以輕松控制音頻輸入，或者倒轉來使用一路的輸入通過開關可以控制分配到2個不同的輸出選擇。

材料準備：

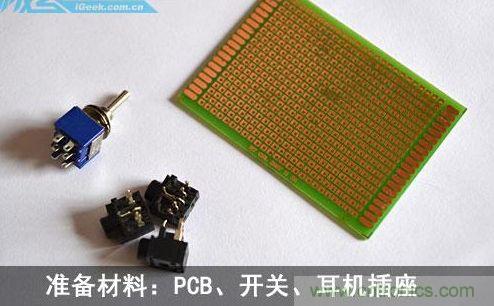

制作的材料比較簡單，首先要一塊俗稱洞洞板的萬用電路板，一個雙路開關和3個3.5mm的耳機插座。

[page]

萬用電路板可以在電子市場購買得到，一般價格在1到2元，大小似乎你自己的需要。

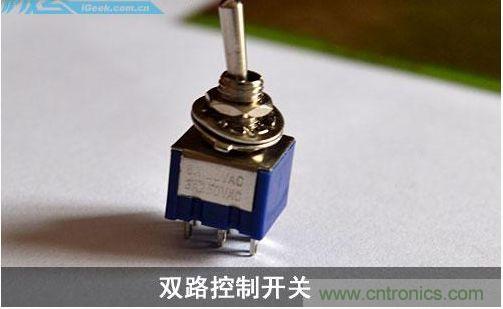

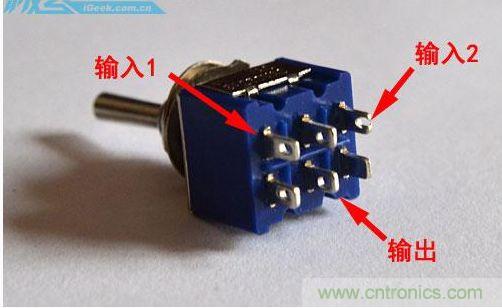

雙路開關大概是2元一個，不要買錯，雙路開關由6只腳，中間的2只腳是輸出使用的，旁邊4只腳分別是2路輸入的。

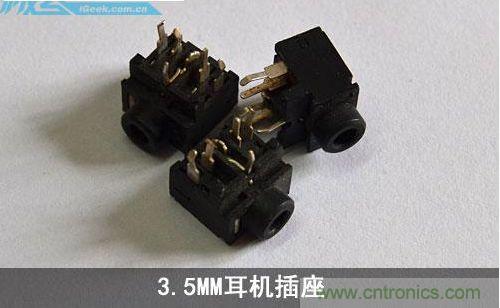

3.5mm耳機插座這個東西很多地方都可以買到價格大概1元一顆，可以選擇不同的顏色識別不同的輸入輸出接口。
[page]

安裝：

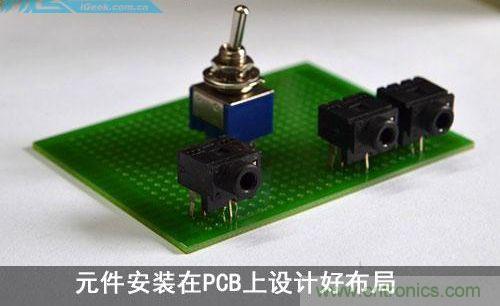

首先根據自己設計的布局大概將元件放在PCB上，這時發現電路板的洞太小無法將元件插入。

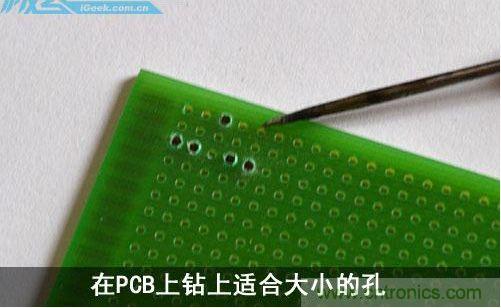

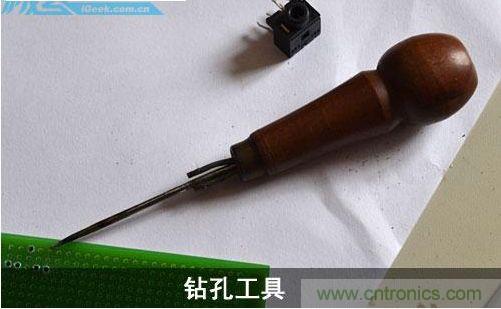

為了可以順利安裝這些元件就必須將電路板上的洞鉆大，如果有小手鉆鉆孔就會更加輕松。
[page]

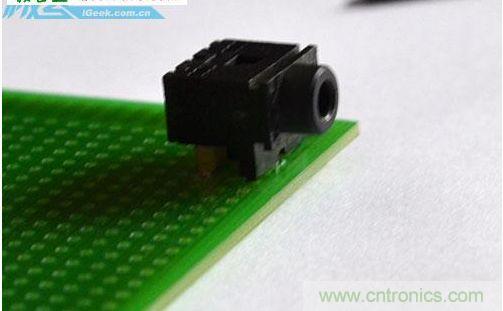

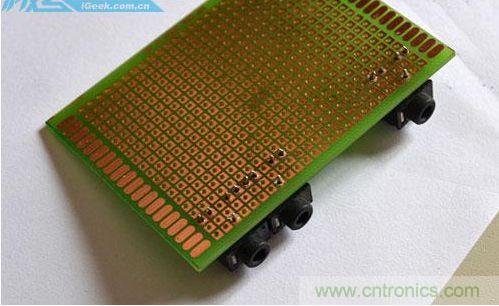

鉆好洞后元件就可以安裝下去。

[page]

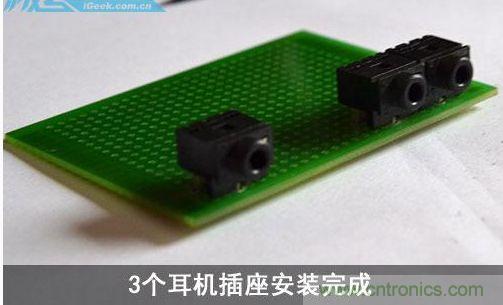

3個3.5mm的耳機插座安裝完成。

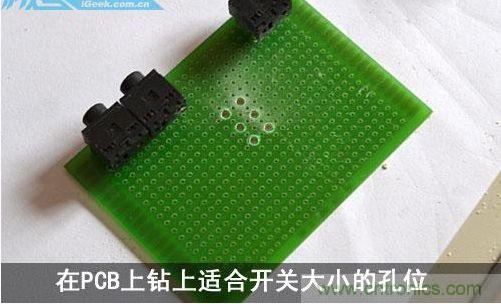

安裝雙路開關的孔要裝得大一些，這個也比較花氣力。

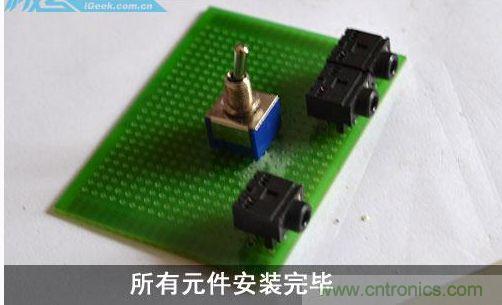

將所有元件都安裝上PCB上，元件就基本安裝完成。
[page]

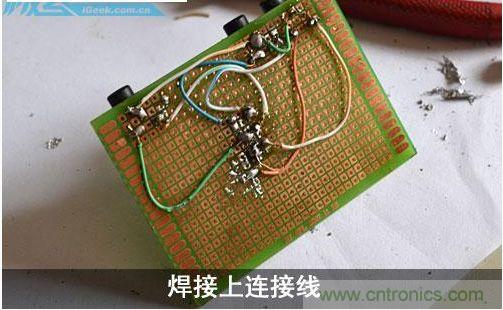

之后就是焊接連接線，手工比較差一些，但是還是可以用的。連接線可以找些舊網線把里面的線心拆出來使用，網線有顏色也可以作為一個識別，避免焊接錯線。

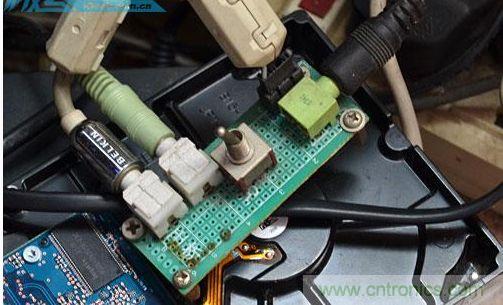

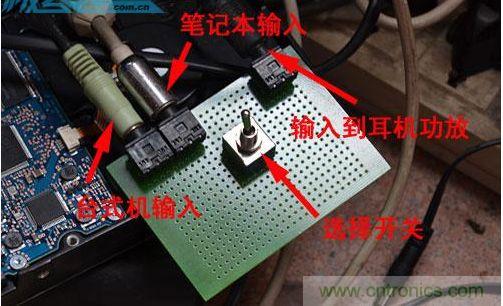

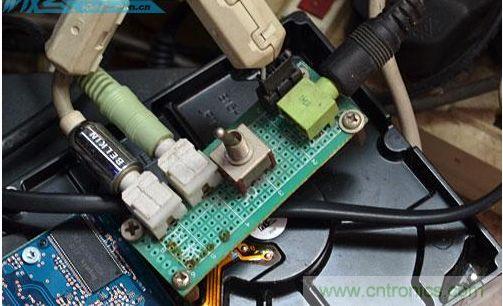

安裝完成就可以連接電腦上試一下，接上臺式機和筆記本音頻線，在將輸出端接到耳機功放上，撥動開關就可以非常方便切換不同的音頻輸入源。

一個這樣簡單的音頻分配器制作成本只要幾塊錢，而且制作非常簡單，有了這樣的分配器可以輕松實現2個設備之間的音頻輸出選擇，或者是對于2套輸出設備的輸出選擇，制作成本低而且制作簡單，動手能力強大朋友可以試試做一個。
