產品特點：

• FCI開發出新一代SAS存儲接口，并提供Mini-SAS HD產品組合
• 新產品滿足SAS 2.1和提議的SAS 3.0行業標準信號規范
• 該系統還提供比以前的SAS互連系統更大的線性電路板端口密度

應用領域：

• 互聯網存儲應用

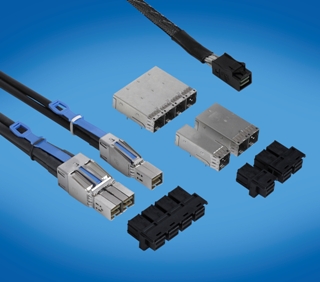

FCI公司開發出新一代SAS存儲接口，并提供全新的Mini-SAS HD產品組合。該產品滿足6Gb/s到12Gb/s的信號帶寬要求或相應的SAS 2.1和提議的SAS 3.0行業標準信號規范。該系統還提供比以前的SAS互連系統（端口到端口線性端口密度僅為19.01毫米）更大的線性電路板端口密度（端口到端口 11毫米）。

互聯網和相關應用的持續增長，以及為它們提供適當支持的存儲需求和要求，Mini-SAS HD產品組合成為目前和未來的存儲硬件架構的互連首選,特別是由于Mini-SAS HD行業標準提供的線性電路板密度。

“我們基于IMLA設計的板式連接器經測量，證明完全符合SAS 2.1和提議的SAS 3.0行業標準。這使得我們的客戶如今可在我們的板式連接器產品上進行SAS 2.1應用設計，并將其系統無縫升級到提議的SAS 3.0信號速度，兩種應用均采用相同的產品零件號，避免了任何設計更改、零件號更改或采購產品更改。”FCI高級區域商務開發經理Francis Lo說。

FCI的Mini-SAS HD產品完全符合SFF-8643 （內部應用）和SFF-8644 （外部應用）行業規范。可提供的內部和外部板式連接類型包括1X1 （4X）， 1X2 （8x） 和1X4 （ 16X ）配置，為最終客戶提供選擇和設計靈活性。這些板式連接器的配置可提供4x和8x內部和外部電纜組件解決方案，其中包括EEPROM通信，提供完整的終端到終端解決方案。FCI的電纜組件產品還包括傳統電纜，電纜的一端設有Mini-SAS HD連接器，另一端則是基于之前Mini-SAS的連接器系統。所有內部電纜組件還具有增加的邊帶信號能力，并且能在電纜布線時被彎曲成90度時，高速信號不減弱。Mini-SAS HD的設計同時與PCI Express完全兼容，并且可在這些架構應用中使用。

位于外部板式連接器系統的堅固金屬籠和沖壓成型的金屬EMI屏蔽彈片和電纜代替了有問題的EMC彈性墊片，并為每一個連接器端口提供全面的360°EMI屏蔽效果。在連接器和籠子上的壓接針眼終端可實現簡單的單步壓接，確保PCB上的一致應用 。外部電纜的應變消除裝置產生20磅以上的軸線拉力。此外，設計外部電纜上的卡鎖結構以減少電纜插入力并消除任何斷開結合問題。連接器的耐用性已驗證為250個周期。

Mini-SAS HD產品的額定電流值最大為0.5A，并具有100 + / - 15歐姆的特性阻抗。它們符合RoHS規范，并且獲得UL認證。

關于FCI

FCI是一家全球領先的連接器制造商，其業務遍及全球30多個國家，2011年銷售額達到11億歐元。FCI擁有14,000名員工，致力于為廣大客戶和工業應用提供優質創新產品。
如需更多信息，請訪問：www.fci.com
