- 引腳片采用敞開型設計
- 反向的雙柱插座觸點結構
- 滿足CompactPCI串行規格中的尺寸和電氣要求
- 采用FCI技術，無屏，不帶金屬板，差分對緊密配接，減少損失和串?dāng)_
- 高速串行互連
FCI ， 一家連接器和互連系統的領先開發商， 宣布AirMax VS®高速信號連接器滿足CompactPCI® 串行 (PICMG CPCI-S.0) 規格中的尺寸和電氣要求。通過使用直角插頭和垂直插座，可實現前端系統或外圍插板和背板之間的連接。與后部輸入/輸出板的接口采用直角插座和垂直插頭。AirMax VS信號連接器引腳片的敞開型設計提供靈活性，可將引腳用于差分或單端信號、接地或動力目的。
“AirMax VS高速連接器系統的72和96位信號模塊完全滿足CompactPCI的串行要求”，F(xiàn)CI全球產品營銷經理James Lim說。連接器的每列插片上設有4個差分對和2毫米列間間距，在3U規格上可提供多達184對引腳，從而在20.32毫米 (0.8英寸) 卡槽上提供出色的信號密度。 反向的雙柱插座觸點結構為要求更高的工業環境中可能使用的電子設備、儀器或系統提供高可靠性。
CompactPCI串行規格將CompactPCI架構沿用到高速串行互連中，為像PCI Express®,SATA, 以太網和USB的串行點到點光纖提供更高支持，而其規格為典型的CompactPCI尺
寸，但機械性能完全達到IEC 1101標準。此規格支持集成了傳統型 CompactPCI 板和最新型CompactPCI串行板的混合型系統，簡化了向串行互連技術的遷移性。
AirMax VS系統采用FCI技術，無屏設計，不帶金屬板，差分對緊密配接，減少損失和串?dāng)_。AirMax VS系統可適合高達12.5 Gb/s的差分信號，同時提供升級空間，以支持將來數據速率的提高，而無需更換連接器接口。
AirMax VS不含鉛，支持RoHS，不含鹵素，有助于最大程度地降低對環境有害的材料在電子行業中的使用。

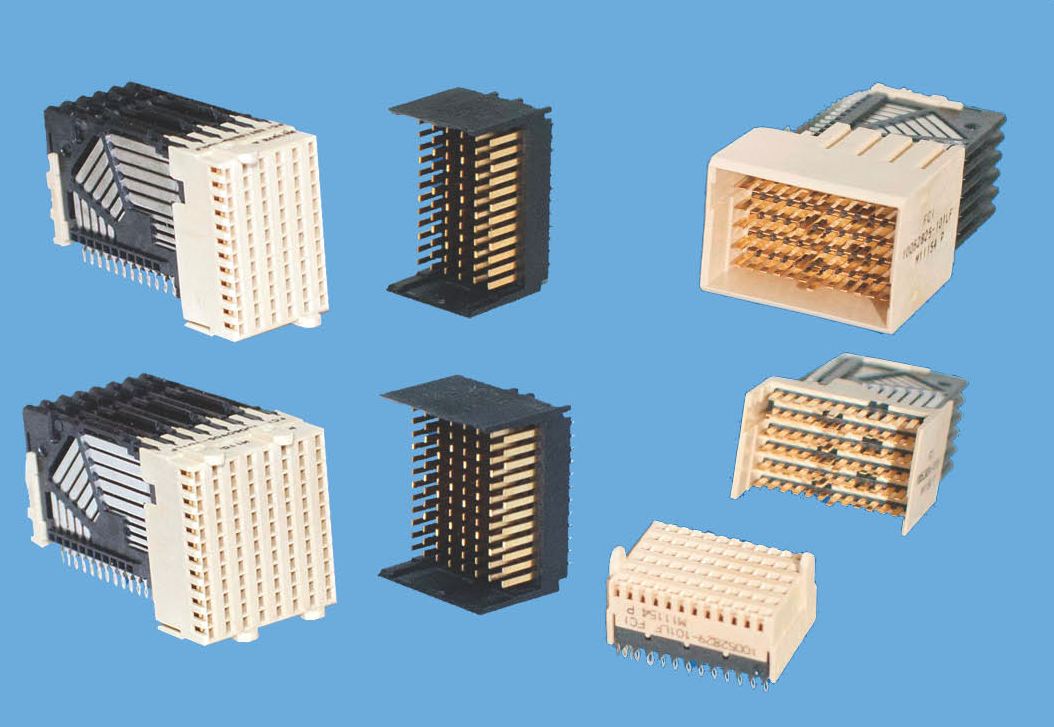

CompactPCI 串行系統的AirMax VS高速連接器提供12個獨立觸點/列，可支持差分信號對。
