【導讀】歡迎場效應晶體管（FET）的愛好者們?cè)俣裙馀R，閱讀“了解MOSFET產品說明書”博客系列的第四部分！今天，筆者將談?wù)撁}沖電流額定值、它們的計算方法以及在FET產品說明書的安全工作區圖中是如何描繪它們的。
產品說明書首頁上出現的脈沖電流額定值（IDM）與連續電流額定值很相似，因?yàn)樗且粋€(gè)理論上的計算值。然而，與連續電流額定值不同的是，IDM只是作為熱約束條件（從正在標準化的RθJC到給定的脈沖持續時間以及“絕對最大額定值”表的腳注中明確規定的占空比）的函數被計算出來的。
以最近發布的CSD17579Q5A 30V N通道MOSFET為例。該部件的產品說明書規定了105A的最大脈沖電流額定值，基本條件是脈沖持續時間小于或等于100μs，占空比小于或等于1％。為確定用于計算IDM的瞬態熱阻抗，我們將參閱下面圖1所示的標準化熱阻抗曲線。如果我們?cè)诿}沖持續時間為100μs時看1％的占空比（棕色）線，得到的標準化因數為0.12，我們將用它來計算最大功率，并由此計算出該器件在這樣的脈沖持續時間和占空比條件下可處理的電流。計算這個值要用0.12乘以最大直流（DC）RθJC（4.3?C/W），得出的瞬態ZθJC為0.52?C/W。

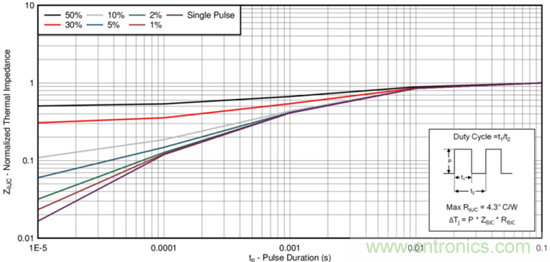

圖1：CSD17579Q5A標準化瞬態熱阻抗曲線
使用這個熱阻抗值并計算最大電流（就像我們計算其對應的連續電流那樣），我們將計算出的熱限制電流為119A。但是請稍等！產品說明書規定的是105A！那怎么辦呢？如果您瞧瞧圖2在下面所展示的該器件的安全工作區（SOA），可以看出100μs的線在達到119A前實際上碰到了RDS（ON）的極限值。這個交點出現在105A處。所以，在這樣的情況下，我們將追溯性地減小絕對最大脈沖電流，因?yàn)樵撈骷腞DS（ON）的物理極限值將限制該器件，使其不能達到熱極限值。

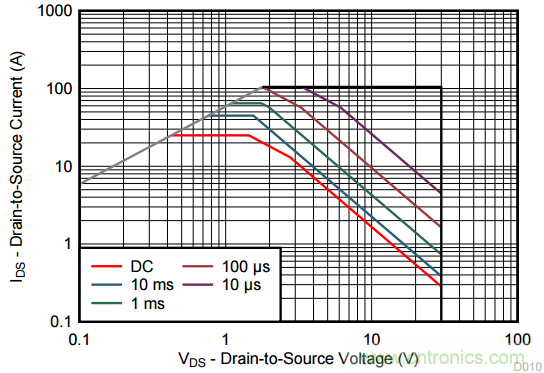

圖2：CSD17579Q5A安全工作區
我們?yōu)槌霈F(xiàn)在SOA的每個較大脈沖計算出電流極限值（前提條件是它們不會先碰到RDS（ON）的極限值），這個值就是那些曲線的上限。
因?yàn)榻^對最大電流完全是理論上的，所以在發布該部件之前，我們將嘗試獲得一些硬數據來進一步使自己確信：該部件有能力處理這么大的功率。遺憾的是，我們最好的電路板和測試儀也只能使器件的最大脈沖電流達到400A，這就是那個值能一直為我們發布的所有器件充當人為設置的上限的原因。一些供應商規定了類似的上限，然而其它供應商并不以這樣一種方式限制自己。雖然您永遠不會看到TI給FET定超過400A的IDM，（無論是在首頁還是在SOA），但下面的表1卻向您展示了在這個CSD17570Q5B（一種具有極低RDS（ON）（最大值僅為0.69mΩ）和熱阻抗（0.8?C/W）的部件）的例子中，理論上的脈沖電流額定值可以高得多么離譜。這用實例說明了如果不同的供應商不認真對待功能參數（如脈沖持續時間）并忽略測試該器件時的實際極限值，它們?nèi)绾文茉诳涫玖溯^高的額定值后不被發覺。

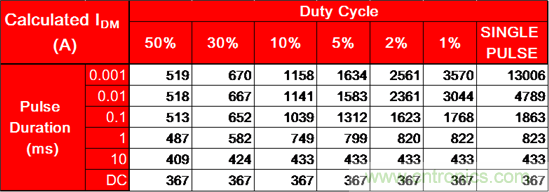

表1：計算的CSD17570Q5B脈沖電流
