      電感線圈的常識普及

      發布時間:2019-12-20 責任編輯:wenwei

      【導讀】電感線圈也是家用電器、儀器儀表及其他電子產品中常用的元件之一,是利用電磁感應的原理進行工作的電子元器件。它的電特性和電容器相反,“通低頻,阻高頻”。高頻信號通過電感線圈時會遇到很大的阻力,很難通過;而對低頻信號通過它時所呈現的阻力則比較小,即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。

      http://m.gdnengbo.cn/art/artinfo/id/80037332

      在電子電路中,電感線圈主要是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路的作用。

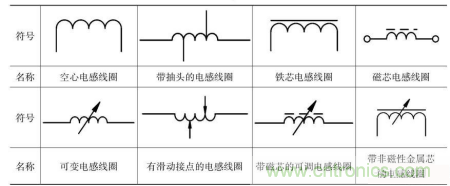

      在電路圖中,電感線圈用字母L表示。

      電感線圈的分類

      電感線圈的種類很多,分類方法各不相同。

      按線心分類,可分為空心電感線圈、磁心電感線圈、鐵芯電感線圈和銅心電感線圈。

      按安裝的形式分類,它可分為立式、臥式電感線圈。

      按工作頻率分類,它可分為高頻電感線圈、中頻電感線圈、低頻電感線圈。

      按用途分類,它可分為電源濾波線圈、高頻濾波線圈、高頻阻流線圈、低頻阻流線圈、行偏轉線圈、場偏轉線圈、行振蕩線圈、行線性校正線圈、本機振蕩線圈、高頻振蕩線圈。

      按電感量是否可調分類,它可分為固定電感線圈、可變電感線圈、微調電感線圈。

      按繞制方式及其結構分類,它可分為單層、多層、蜂房式、有骨架式和無骨架式電感線圈。

      電感器的型號命名方法

      電感線圈的型號主要是由主稱、特征、型式、區別代號四部分組成:

      第一部分:主稱,用L表示線圈,ZL表示阻流圈;
      第二部分:特征,用G表示高頻;
      第三部分:型式,用X表示小型;
      第四部分:區別代號,用字母A、B、C等。

      例如,LGX表示小塑高頻電感線圈。

      電感線圈的主要特性參數

      1.電感量

      電感量是指電感線圈通過電流時,產生自感能力的大小。

      電感量的單位為亨利,用字母H表示。常用的單位是毫亨(mH)、微亨(μH)。它們的 換算關系為:

      http://m.gdnengbo.cn/art/artinfo/id/80037332

      2.品質因數

      電感線圈中儲存能量與消耗能量的比值稱為品質因數,又稱Q值,其定義式為:

      http://m.gdnengbo.cn/art/artinfo/id/80037332

      式中,w為T作角頻率,L為線圈電感量,R為為線圈的總損耗電阻。

      3.額定電流

      電感線圈的額定電流是指電感線圈在正常工作時,允許通過的最大電流。額定電流是高頻、低頻阻流線圈和大功率諧振線圈的重要參數。

      4.分布電容

      分布電容是指線圈匝與匝之間形成的電容,即由空氣、導線的絕緣層、骨架所形成的電容。這些電容的總和與電感線圈本身的電阻構成一個諧振電路,產生一定額率的諧振,降低電感線圈電感量的穩定性,使Q值降低,通常應減小分布電容。為減小電感線圈的分布電容,一般都采用了不同的統制方法,如采用間繞法、蜂房式繞法等。
