【導讀】5G （5th－generation）第五代移動通信技術，是 4G 之后的延伸。從1G到5G，功能是逐漸增加的，5G意味著更高的傳輸速率，消耗更短的時間。根據全球移動通信協會顯示的報告來看，到2025年，中國5G用量是4．54億，位居世界之首，因此中國有著非常大的用戶以及市場需求。隨著政策的推動，各大運營商的部署，5G的網絡建設已全面駛入快車道。那在這個風口面前， 射頻 前端的用量肯定會增加，里面所包含的濾波器，又該何去何從，其中目前處于劣勢的國產品牌，是否能實現彎道超車？
濾波器簡介
濾波器，顧名思義，一種選頻裝置，相當于頻率的篩子，用來減少或者消除噪聲和干擾。主要是將有用的信號與噪聲分離，提高信號的抗干擾性及信噪比，得到所需的信號。
濾波器種類
濾波器按照工藝，主要分為SAW（聲表濾波器）濾波器、BAW（體聲波濾波器）濾波器、LTCC（低溫共燒陶瓷濾波器）濾波器。

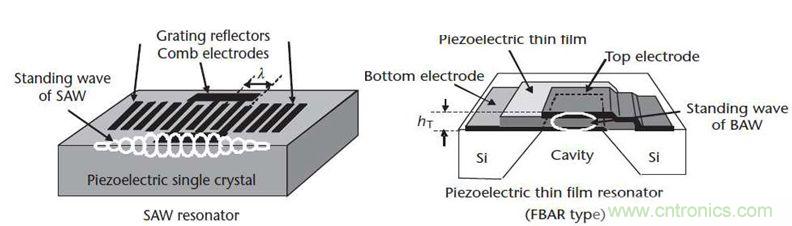

LTCC的顯著優點之一是其一致性好、精度高，成本低，缺點是Q值較?。籗AW又分為普通SAW濾波器和TC－SAW（溫補）濾波器。如下圖一為SAW＆BAW的結構。SAW濾波器是由壓電材料和兩個基本的IDT金屬電極構成，由圖可看出其不適合大約2．5G 以上頻率、對溫度變化敏感，但是優點是技術相比較而言比較成熟，相對于 BAW價格較低。BAW濾波器又分為SMR和FBAR兩種技術的濾波器；其中FBAR工藝結構如下圖，由上下電極及壓電薄膜構成，通過頻率公式F＝V／R可知，BAW工藝的濾波器更適合2GHZ－2．5GHZ以上的頻率，且有體積小，插損小，受溫度影響小等優點，當然相對的缺點就是價格較SAW比較高一些。
總結來說，普通的SAW和TC－SAW，肯定是在2．5G以下比較有優勢，BAW在2．5G以上比較有優勢；綜合成本和各產品的優缺點考慮，肯定未來還是多種工藝并存發展的。
知名濾波器公司
在國外知名濾波器企業中，Murata、 TAIYO、TDK等是SAW工藝的；Avago、Qorvo、Rf360等是BAW工藝的；國外公司通過收購和整合來占領市場，比如：Avago先后收購了LSI、Broadcom、Emulex企業，最終更名為Broadcom；是一家設計、研發并向全球客戶廣泛提供各種模擬半導體設備的供應商；TDK于2008年收購EPCOS，獲得后者的SAW／BAW生產技術。Skyworks通過2016年收購其與松下的合資公司，完成對松下濾波器部門的收購，獲得SAW技術；通過收購韓國MEMS Solution獲得TC－SAW和Fbar技術。
而國內公司雖然目前處于弱勢狀況，但是也大力投入研發和生產。比如無錫好達、中電26所、中電55所、北京長峰 等，主要從事SAW濾波器的研發和生產。而更高技術要求的BAW工藝（FBar）國內量產的只有天津諾思、中電26所；其他的像漢天下、RDA都有相關的開發研究，但并無完整的產線。這里重點介紹一下我們國產的驕傲，天津諾思。
諾思（天津）微系統有限公司成立于2011年，公司總注冊資本人民幣3億元。是中國首家FBAR生產企業。公司采用IDM模式，即產品開發＋ 產品生產制造＋ 產品銷售。核心技術團隊包括國家 “ ”特聘專家，國家 “青年 ”特聘專家等 ，建設了亞洲首座具有完全知識產權的FBAR晶圓廠。公司研發的射頻濾波 芯片 技術打破了國際市場壟斷，填補了國內技術空白，標志我國移動終端產業邁向國際高端的“芯片級”。
5G 對濾波器的需求
射頻前端，包括發射通道和接受通道，由功率放大器、低噪放、開關、雙工器、濾波器、諧振器等組成；其中濾波器扮演著非常重要的角色。
在中國5G頻段劃分上，中國聯通和中國電信獲得了較為國際主流的頻段，中國移動的情況則復雜很多。
移動：獲得2515MHz－2675MHz、4800MHz－4900MHz頻段的5G試驗頻率資源，其中2515－2575MHz、2635－2675MHz和4800－4900MHz頻段為新增頻段，2575－2635MHz頻段為重耕中國移動現有的TD－ LTE （4G）頻。
聯通：3500－3600MHz
電信：3400－3500MHz

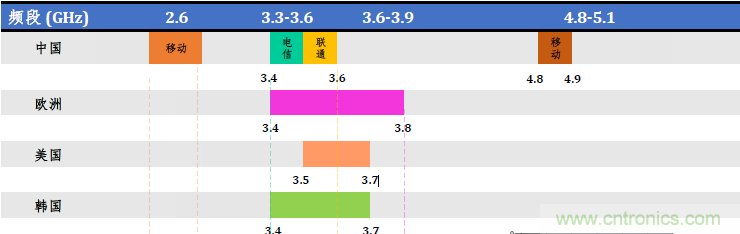

主要如下圖所示：
隨著頻段的清晰，各大濾波器廠商也都研發生產了相對應頻段的濾波器。
在應用上，全球設備廠商加快研發進度，5G網絡建設全面進入發展期。隨著5G網絡的分步演進，為了節省成本和空間，5G SOC的和射頻的芯片集成將是趨勢。但是5G技術伴隨著載波聚合來提升頻譜的使用效率，而載波聚合會帶來頻段數量的大幅度增加，對比4G LTE到4G LTE－Advanced pro，到5G頻段，將會是指數倍的增加，每增加一個頻段，至少要增加2個濾波器。
總結
1、5G隨著更高，更多的頻段，會同步射頻元器件的用量增加，尤其是濾波器用量的增加，由于高頻段的原因，會更適合BAW工藝濾波器的增加。在這方面，潤欣科技代理的國產濾波器品牌，諾思，專注于FBAR工藝的濾波器以及雙工器；并且潤欣已在部分客戶的5G 基站 應用上設計支持成功，有了良好的開端。
2、隨著5G更大寬帶的需求，在一定條件下需要使用適合大帶寬的LTCC（低溫共燒陶瓷濾波器）濾波器；潤欣科技在LTCC支持上，有代理CHILISIN品牌的LTCC產品。除此之外，SAW濾波器，潤欣科技也有代理的SAWNICS和 KYOCERA品牌的濾波器解決方案，并且有專門的技術團隊來支持；潤欣科技非常關注濾波器的市場，希望能抓住5G的這個大機遇。
因此，在5G濾波器應用中，SAW濾波器和BAW濾波器都是主流，SAW適合低成本，低速率；BAW適合高速率，高性能要求；LTCC適合更大寬帶的需求。5G的到來，對濾波器是個很大的機遇，由于目前濾波器市場主要份額還是被美系以及日系廠商所占據，因此，這是國產濾波器的一個挑戰，但更是國產濾波器廠商的大機遇。
