中心議題：
- 不接地設備的試驗方法
- 對試品的直接放電
- 對水平耦合板的放電
解決方案：
- 使用類似于水平耦合板和垂直耦合板上釋放電荷的方法
- 使用增長連續放電間隔時間、采用碳纖維刷子等替代方法
- 試品的直接放電通常要考慮六種情況
- 對水平耦合板的放電，要在水平方向來對水平耦合板的邊進行
相關閱讀：
跟名家學電磁兼容——標準、設計、故障分析
http://m.gdnengbo.cn/art/artinfo/id/80014786
射頻輻射電磁場抗擾度試驗
http://m.gdnengbo.cn/art/artinfo/id/80014753
脈沖群抗擾度試驗
http://m.gdnengbo.cn/art/artinfo/id/80014771
浪涌抗擾度試驗
http://m.gdnengbo.cn/art/artinfo/id/80014774
電壓暫降、短時中斷和電壓變化抗擾度試驗：
http://m.gdnengbo.cn/art/artinfo/id/80014776
1 靜電放電抗擾度試驗

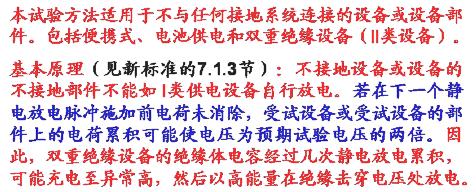

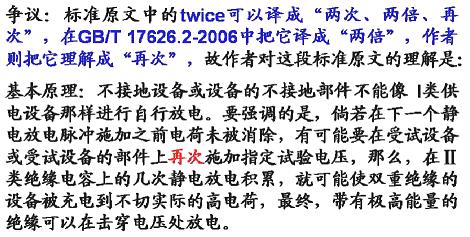

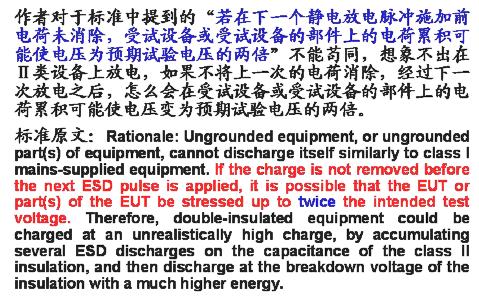

1.1不接地設備的試驗方法
[page]

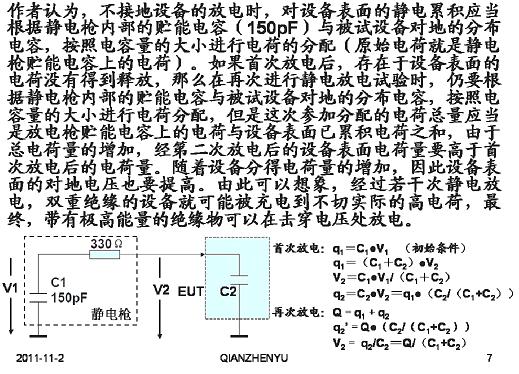

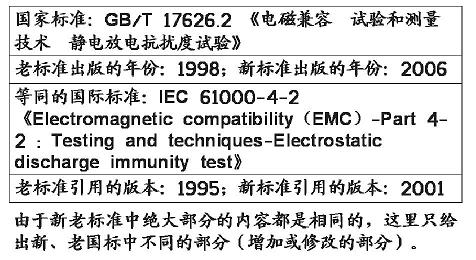

關于不接地設備的試驗配置，新版標準與舊版標準的配置是相同的。關鍵是在單次放電時（無論是空氣的，還是接觸的），試品上的電荷應當在每次施加靜電放電脈沖之前先行釋放（釋放掉在需要施加靜電放電的金屬點或金屬部位上的電荷）。

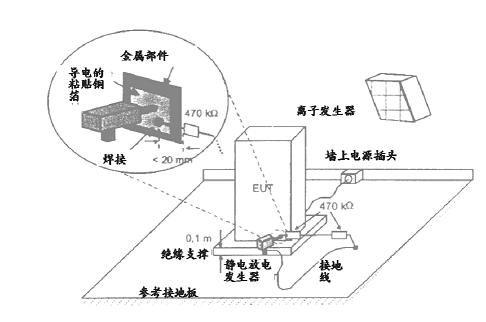

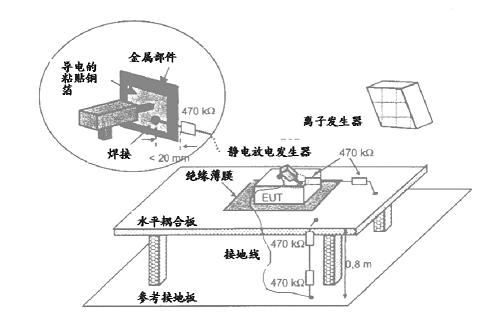

可以采用的方法之一是，使用類似于水平耦合板和垂直耦合板上釋放電荷的方法，即通過帶有470K瀉放電阻的電纜進行放電的方法。若功能允許，在靜電放電試驗時可以保留帶瀉放電阻的電纜安裝。在放電電纜中，一個電阻要盡可能地靠近EUT上的試驗點，最好小于20mm；另一個電阻接在電纜線的末端附近，與水平耦合板（對臺式設備）或參考接地板（對地面設備）相連。詳見以下兩圖。
對于因為帶瀉放電阻的電纜的存在，有可能會影響某些設備試驗結果的話，則在試驗期間可先卸掉電纜，再做試驗。試驗結束后，把電纜再裝上去，以便在兩次連續放電之間，讓電荷有足夠衰減。

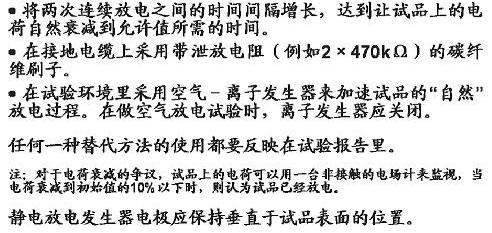

作為替代，可采用下述方案：
[page]
對試品的直接放電

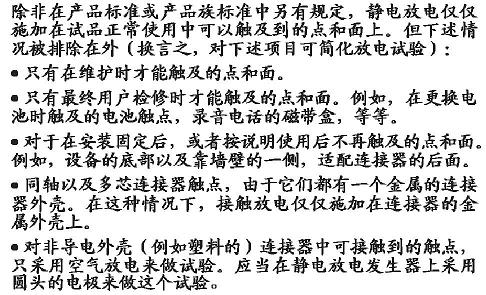

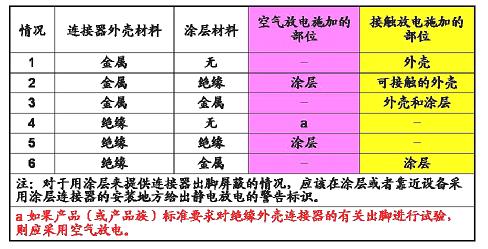

通常要考慮六種情況（根據連接器的外殼材料是金屬的，還是非金屬的，外殼表面有沒有涂層，來決定采用空氣放電還是接觸放電，以及放電部位）：
對于那些對靜電放電敏感的連接器的觸點或其他可觸及部分，例如測量、接收或其他通信功能的射頻出入端，由于功能的原因，應采用靜電放電的警告標識。
對水平耦合板的放電
對水平耦合板的放電，要在水平方向來對水平耦合板的邊進行。

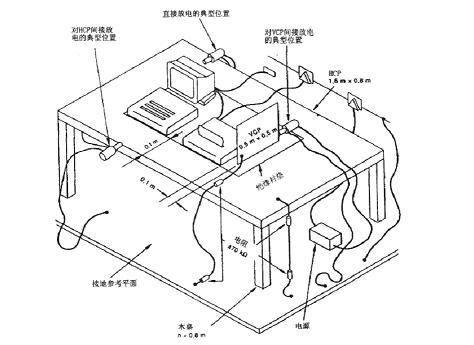

在朝對EUT每一個單元（若適用）的中心點，且與EUT前端相距0,1m處的水平耦合板前緣處，以最敏感的極性，至少做10次單次放電。放電時，放電電極的長軸要處在水平耦合板的平面里，且垂直于它的前緣，放電電極要與水平耦合板的邊緣相接觸。詳見下圖所示：
另外，要考慮對EUT所有暴露面做這個試驗。
